显示产业正在逼近又一个“奇点时刻”。

1月15日，三星显示在韩国牙山工厂举行“出货仪式暨安全祈福活动”，宣布全球首条8.6代OLED产线正式量产出货。该产线为苹果新款MacBook供应面板，月产能2万片。

此前，LG显示是唯一建成高世代OLED（有机发光二极管）产线的企业，并率先向市场推出OLED大屏电视。

OLED是继CRT（阴极显像管）和LCD（液晶显示）之后的第三代显示技术，产业界在这条技术路线上已经探索了十几年，其应用逐渐从小众走向大众。

与先行者日韩企业当初的设想不同，OLED未能取代LCD成为主流电视屏幕，但在手表、手机等小屏产品上大放异彩，而8.6代OLED产线瞄准的是笔记本电脑、平板电脑、车载显示等规模更大的中屏市场。

业内普遍预计，2026年将成为OLED从小尺寸向中尺寸加速渗透的“奇点时刻”。争夺显示产业新高地，前哨战已经结束，主力部队的对决即将开始。

过去20年，中国企业在显示产业上演长跑式逆袭，其间无数惊心动魄，最终彻底扭转中国制造“缺芯少屏”里的“少屏”局面。到2025年末，中国大陆企业占据全球LCD市场的七成以上，曾经的霸主日本企业竟然集体出局。

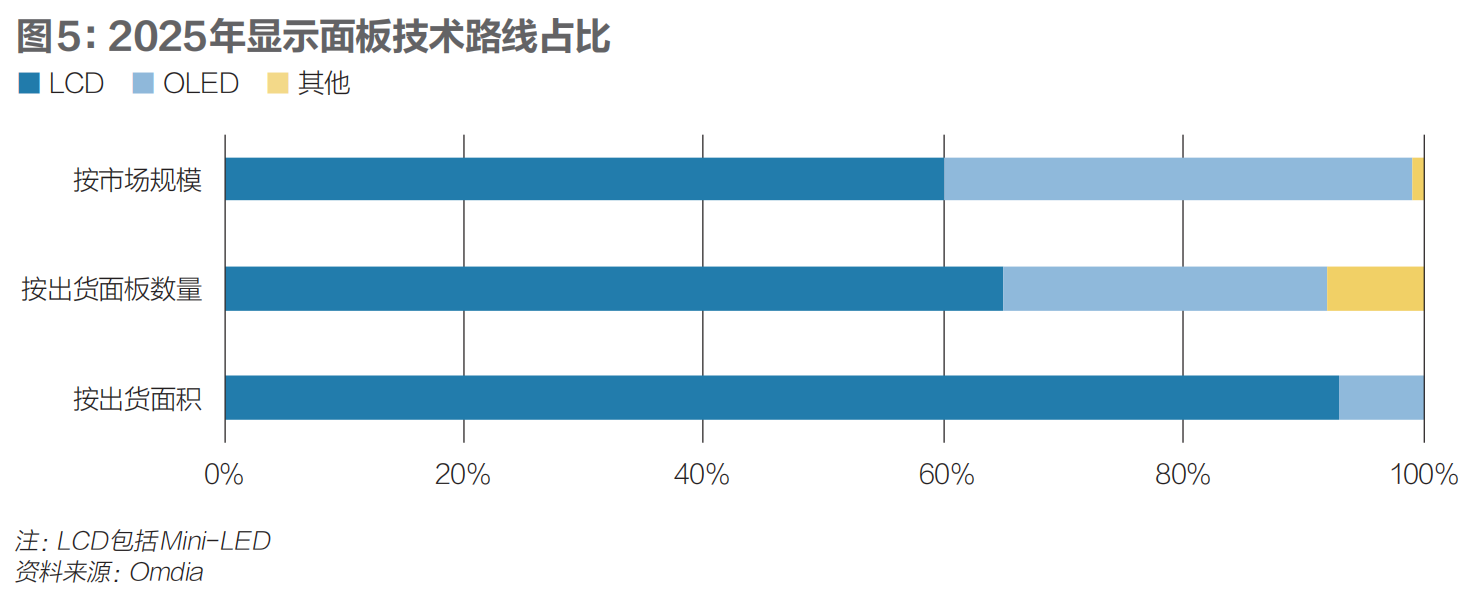

然而大获全胜的中国企业立即面临新挑战——尽管OLED未能成为电视主流，但随着技术成熟，它正在小屏和中屏市场取代LCD。科技行业咨询机构Omdia集团预测，到2030年，OLED和其他新型显示技术的规模将追平LCD。中国企业进则锦上添花，退则攻守易势。

CRT/LCD转换只用了几年，中国企业措手不及、狼狈不堪。LCD向OLED过渡耗时十几年，当前全球OLED市场呈现韩系主导、中国厂商加速追赶的态势。韩国企业虽然领先，但中韩之间并未拉开代差。

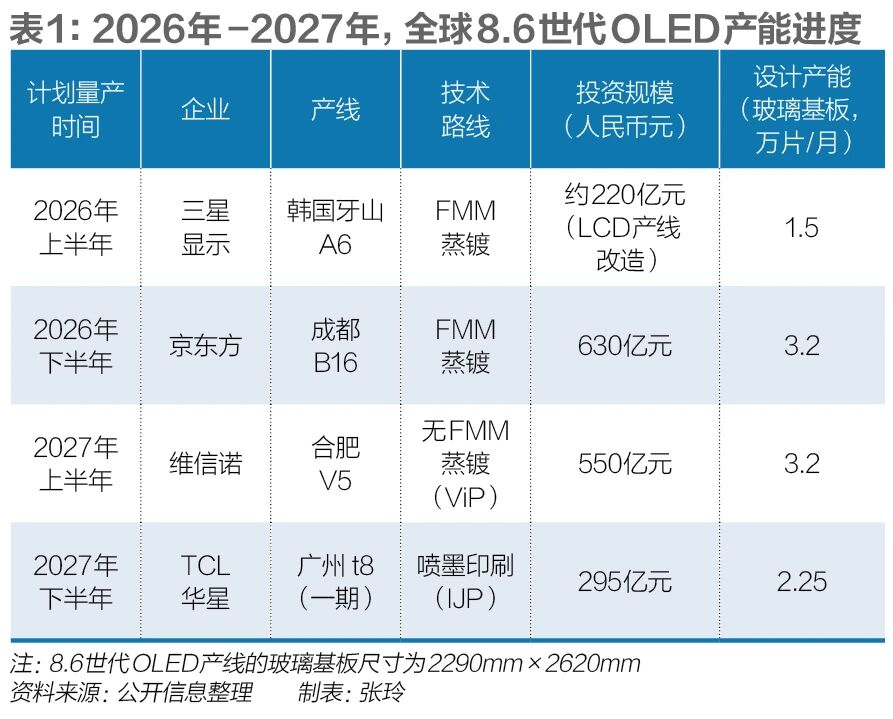

面对OLED高世代线的竞争升级，中国企业不甘示弱，总投资630亿元的京东方成都8.6代线预计在2026年下半年量产，总投资550亿元的维信诺合肥8.6代线预计在2027年上半年量产，总投资295亿元的TCL华星广州8.6代线预计在2027年四季度量产。

当前应用最普遍和成熟的OLED技术路线是蒸镀技术，其中又有若干分支。三星、LG凭借先发优势、广泛的专利组合，对FMM（精细金属掩膜）蒸镀核心工艺与供应链的控制，掌握着很大的主动权。京东方、维信诺等中国企业正奋力追赶。

TCL华星则独辟蹊径，选择了喷墨印刷路线（Inkjet Printing，IJP），这是中国企业首次在显示产业引领全新技术路线，带来了弯道超车的可能性。

深耕显示产业20余年的中国科学院院士欧阳钟灿对《财经》评论说：各种技术路线互有优劣，未来不是“谁替代谁”问题，而是基于各自在成本、性能、应用场景上的差异化优势，形成各自的“生态位分化”。

随着数字经济的深化、人工智能的爆发，显示屏不仅是消费电子产品的核心部件，也蔓延为汽车、教育、医疗、公用设施等各行各业的基础部件，成为万物互联时代的基本入口。

根据Omdia数据，2024年全球面板企业营收1150亿美元（约合人民币8190亿元），到2030年预计增长至1800亿美元，年均复合增长率8%左右。全产业链计算则规模更大，根据中国电子信息产业发展研究院数据，2024年中国新型显示产业链整体市场规模约7400亿元人民币，同比增长12%，正加速向车载、可穿戴、专业显示等多元终端场景延展。

正因为如此，在中国工业和信息化部的2026年度工作会议中，新型显示被列为新兴支柱产业之一，与集成电路、新材料、航空航天、低空经济、生物医药并列。

新型显示技术不止OLED，工信部等七部门联合印发的《关于推动未来产业创新发展的实施意见》提出：加快研发量子点显示、全息显示、Micro-LED、激光等显示技术，实现无障碍、全柔性、3D立体的显示效果。韩国政府则将显示产业视为国家战略支柱，与半导体、充电电池并列为三大核心产业。针对下一代显示技术，

韩国政府的战略是“巩固OLED领先+全力布局iLED（无机发光二极管）/Micro-LED+前瞻布局硅基/自由形态显示”，目标是在显示产业维持技术与市场的全球主导地位。

展望十年后的显示产业，欧阳钟灿认为：

LCD结合Mini LED背光，凭借其极高的性价比、技术成熟度和稳定画质，仍然是大屏显示的主流；在中小尺寸领域，OLED凭借极致的对比度、响应速度与物理形态的灵活性等优势，会成为高端产品的绝对主流。

Micro-LED将实现关键技术突破与成本下探，在超大屏应用上催生更多显示形态，并在AI技术的加持下，驱动消费级AR眼镜、智能穿戴设备走向成熟，开启空间计算新入口。

QLED（量子点发光显示）、光场显示、可拉伸显示、全息显示等新型显示技术逐渐完成验证走向产品化。柔性显示、异形显示、可拉伸显示逐渐成为常态化产品，同时显示产品将集成体征识别、红外传感、生物传感等各种功能。

整体而言，十年后的显示产业将从“一块屏”到“显示泛在化”。显示屏将从单纯的“信息输出窗口”，演变为能够感知、计算并主动响应环境的“智慧界面”。

20多年前，中国的显示产业几乎从零起步，在LCD技术体系内完成了从追赶到主导的跨越。自2004年起，中国大陆累计建成将近60条显示面板产线，其中超过40条集中在京东方、TCL华星、天马、惠科等头部厂商。

2015年至2019年间，多条高世代大尺寸LCD产线集中投建，是中国企业完成超越的关键阶段。

2020年，LCD曾经的全球行业龙头三星显示宣布关停在韩国和中国的全部LCD产线，将资源集中转向OLED、量子点等新技术。几乎同期，LG显示（LGD）亦表示淡出LCD赛道。

TCL华星并购了三星显示和LGD位于苏州和广州的两条8.5代LCD产线，这是LCD行业格局剧烈变化的直接体现。2010年前后，中国大陆企业才开始大规模投资高世代LCD产线，不过15年时间，在多数产线尚未完成折旧的情况下，全球LCD版图彻底改写，显示产业的“上半场”落幕。

2010年，三星显示以约35%的市占率主导全球LCD市场。到2025年，京东方与TCL华星合计占有全球LCD产能超过一半，中国大陆厂商整体份额超过70%。

通过极致的效率提升和成本控制，在LCD这个成熟产业，同样做大尺寸面板，中国大陆企业能够以低15%-30%的成本生产出良品率更高的产品，这重新定义了整个产业的成本结构，无法适应新基准的日韩企业被迫退出LCD产业。

但是，OLED的技术发展和投资逻辑与LCD有本质不同。

Omdia集团显示产业研究总经理谢勤益对《财经》表示，LCD更加标准化、技术路径成熟，赢得竞争的关键在于投资强度和规模效率，建大产线、压低单位成本、快速获取市场份额。OLED的工艺路线、设备和材料体系尚未定型，终端产品差异化很大，决定了不会只有单一技术形态。因此，技术是决定竞争胜负的首要因素，不能只靠产能扩张或资本投资来取胜。

FMM蒸镀路线是目前产业化程度最高的一条路径。其优势在于工艺成熟、供应链稳定、材料体系和设备平台经过多年量产验证。但当产线代际提升至8.6代及以上，FMM的物理瓶颈开始暴露：尺寸放大之后，金属掩膜的自重下垂、热胀冷缩变形难以避免，导致边缘像素精度下降、良率难以提升，很难靠工艺优化解决。

欧阳钟灿对《财经》表示，FMM在更大尺寸领域的可扩展性已达到物理极限，这也是头部厂商一边继续推进FMM量产，一边同步布局无FMM替代方案的原因。

维信诺的ViP路线，核心思路是通过整面蒸镀OLED材料，再用光刻像素化工艺形成RGB（红、绿、蓝）子像素，避免使用精细金属掩膜。理论上，这一方案在开口率（材料有效发光面积）和像素控制上具有优势，也绕开了FMM在大尺寸上的物理极限，但光刻工艺本身需要特定的光敏有机材料体系、开发如高精度曝光机等专用设备，产业链成熟度远逊FMM体系，此外，RGB三色蒸镀叠加光刻工艺使流程复杂度上升。

印刷OLED从制造逻辑上更具颠覆性。其最大优势是材料利用率高、生产效率高、成本下降空间大，尤其能适配中、大尺寸领域拓展的需求。从消费者视角，印刷OLED通过喷墨方式直接形成RGB子像素，细节清晰度好，色彩表现精准，在同等分辨率下观看体验更佳，且因蓝光占比低而有利于眼健康。

印刷OLED目前已推出390PPI（像素密度）的高分辨率产品，但受限于打印精度，暂难实现更高分辨率；同时打印材料体系仍在从高分子向小分子发展，亮度和寿命有待提升，喷墨精度、墨水干燥控制和材料寿命是当前主要工程挑战。

OLED技术一直在发展变化，单一企业无法覆盖所有技术方向，客观上避免了单一技术或单一厂商的垄断。各技术方向在往更大尺寸、更高世代发展的过程中，也都还有需要突破的技术瓶颈。先发企业只是在部分技术路径上保持优势，其他厂商则会从不同技术节点切入，迭代和优化，同时在设备供应链领域拓展绑定不同的厂商、培育更多元的上下游生态，以获得更大的技术自主空间。

谢勤益认为，OLED会长期处于多路线并行的状态：在制造端，蒸镀与印刷等工艺路径将并存竞争；在产品端，不同厂商会围绕发光结构、亮度与色彩表现、柔性与半刚性等结构设计，形成明显分化。

蒸镀OLED对应的是对显示性能要求最严苛、同时能够承受较高成本的市场。这一路线在亮度、色彩饱和度、分辨率方面具备优势，但其制造过程材料利用率低、资源消耗大，决定了成本难以下探，无法大规模用于大尺寸面板制造。印刷OLED有可能率先切入65英寸左右的电视市场，以及22英寸-27英寸的桌面显示器和电竞显示器等细分领域。对价格敏感但又希望引入OLED显示特性的市场尤具吸引力。

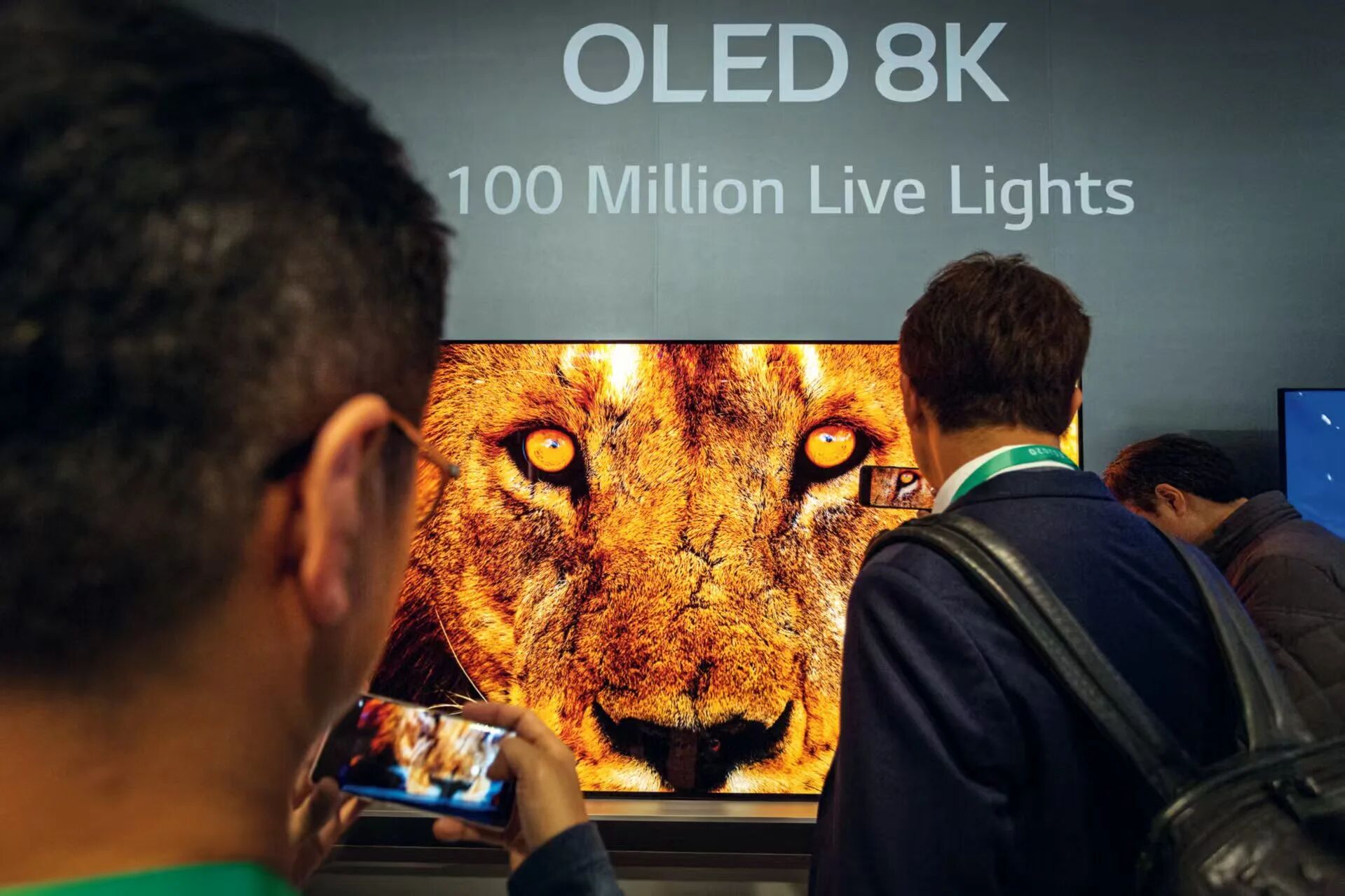

LG是OLED大屏电视的领导者。图为LG 88英寸8K OLED电视。图/法新

2025年10月21日，TCL华星t8显示面板生产线在广州正式开工，第一期投资金额为295亿元。这是全球首条规模化量产8.6代印刷OLED产线，预计2027年下半年量产。

t8项目的落地，意味着TCL华星成为继三星、京东方和维信诺之后，全球第四家动工建设8.6代OLED产线的面板厂商。

在TCL创始人、董事长李东生看来，选择印刷OLED的风险甚至与2009年上马首条LCD产线相当。他对《财经》分析说，TCL华星初入显示面板市场时，处于学习、模仿和追赶阶段，技术工艺的方向较为清晰，且有现成的经验可供借鉴。如今的印刷OLED，最大挑战是要走一条与众不同的路，需要具备强大的创新能力，并持续投入探索成本。

目前行业中有四五种OLED技术路线。智能手机屏幕普遍采用蒸镀工艺，在中大尺寸应用场景中，各技术路线仍处于并行探索阶段。印刷工艺不但成本较低，而且不十分依赖真空生产环境，设备的复杂度也较低，在尺寸和形态调整上也更为灵活，适合向中大尺寸和全尺寸面板延展，因而被视为新型显示技术的重要发展方向之一。

TCL科技高级副总裁、董事会秘书廖骞告诉《财经》，印刷工艺的材料利用率可达90%以上，而蒸镀方式仅为30%出头。因此在同样的性能下，单位产能投资强度，印刷路线是蒸镀路线的60%左右，这正是TCL华星选择印刷路线的重要原因之一。

早在2013年，TCL华星便将印刷OLED确立为下一代显示技术的重要方向。次年，广州实验室成立，小型中试线也开展了早期验证。TCL华星花了将近10年时间，通过武汉5.5代印刷OLED产线（t12），逐步完成关键技术路径和产业化可行性的验证。

日本显示公司JOLED曾是印刷OLED领域的先行者，凭借自主研发的喷墨印刷成膜技术和材料工艺，在2019年投建了全球第一条印刷OLED面板量产线。同年，华星通过投资JOLED深度介入印刷OLED产业链，借助其在该领域的先发技术积累推进商业化探索。尽管JOLED项目本身未能走通商业路径，但其设备与核心专利随后被TCL华星整体收购，落地武汉，成为t12产线。

显示产线属于重资产投资，资金体量巨大，相关决策必须建立在严谨测算之上，包括对未来市场供需、投入产出关系，以及成本结构与价格走势匹配程度的系统评估。具体而言，在启动之前需要确定投产后的市场需求，使出货节奏与产能爬坡相互匹配；也需在成本与价格之间进行精准测算，确保项目具备合理的收益预期。

在t12产线的运转过程中，TCL华星通过不断送样、验证性能并根据反馈迭代优化，与客户共同梳理仍需补齐的技术短板。相关验证工作持续时间超过一年，最终TCL华星从多家头部客户处获得了明确合作意向。

t12产线已于2024年11月实现量产，产线良率从初期个位数水平提高至70%以上，这是从技术验证向稳定量产的关键跨越。作为印刷OLED的先行产线，t12为TCL华星积累了印刷OLED材料、工艺和设备协同的量产经验。在整体产品规划上，两条印刷OLED产线已经形成分工协同：t12未来将更多聚焦医疗、车载等高附加值和差异化应用场景，而更高世代的t8产线则面向主流中尺寸消费电子市场。

科技行业头部市场咨询机构集邦咨询指出，小尺寸OLED已进入成熟期，2025年在智能手机市场的渗透率有望达到61%，但增速趋缓；在电视等大尺寸领域，受成本与产能制约，OLED短期内仍难以大规模普及。相比之下，中尺寸应用正成为竞争焦点。

TCL华星也感知到了这一市场趋势，最终决定调整印刷OLED的推进重点，从原本以电视为主的规划，转向加快中尺寸产品布局。2024年9月，华星成立14英寸FHD印刷OLED笔记本电脑项目组，将其确立为印刷OLED拓展市场的重要突破口。

2025年9月，TCL正式宣布在广州投资建设高世代OLED的t8产线。李东生对《财经》回忆，t8项目的投资决策至少推迟了两年，核心原因是需要时间评估印刷OLED技术的风险。

印刷工艺早期面临的最大挑战之一是材料体系不成熟。早期探索过程中，行业普遍采用由外国企业主导的高分子材料体系，与蒸镀技术所使用的小分子材料体系并不相通。2024年，TCL华星针对印刷工艺特点，将小分子材料升级为适用于喷墨打印的溶液形态，相比重新开发材料，这一路径在技术难度和产业化风险上更为可控。

在设备层面，印刷技术的关键瓶颈在于打印精度。在高世代、大尺寸的打印设备上，要实现高PPI产品，对喷头尺寸和运动控制的要求极高。TCL华星用人工智能技术赋能设备厂商，通过算法提升设备整体精度。目前，相关设备的打印精度已提升至约5微米，满足了主要产品的工艺需求。

TCL华星首席执行官赵军认为，在技术、供应链、财务、客户反馈四个方面都具备相对成熟的条件之后，就应该果断布局产线。如果等到所有技术难点都解决再投产线，至少要推迟一年，这会导致错过市场机会。因此，TCL华星选择“边建设、边攻关”，在t8建设过程中同步突破剩余技术瓶颈，确保产线投产时各项指标达标。

显示面板产线的单体投资额巨大、建设周期长、技术与市场存在不确定性，在尚未形成稳定现金流之前，需持续投入数百亿元甚至上千亿元用于产线建设、工艺调试和良率爬坡。

当前全球龙头企业正在竞逐的高世代OLED产线，投资规模普遍高于LCD产线，建设周期更长、工程与工艺复杂度更高，对企业的资金实力、系统工程能力以及风险承受能力要求也更高。

这些产业的盈利能力高度依赖规模和效率。在投产早期，单位成本和折旧较高，只有进入量产期、工艺成熟之后，成本曲线才能显著下移，而这个过程往往跨越多个产业周期，仅靠企业自有资金难以支撑。广州t8项目的第一期投资额达到295亿元。项目公司由TCL华星出资60%，两只广州市产业基金共同出资40%，注册资本177亿元，总投资与资本金之间的差额，由项目公司通过银团贷款等融资方式解决。

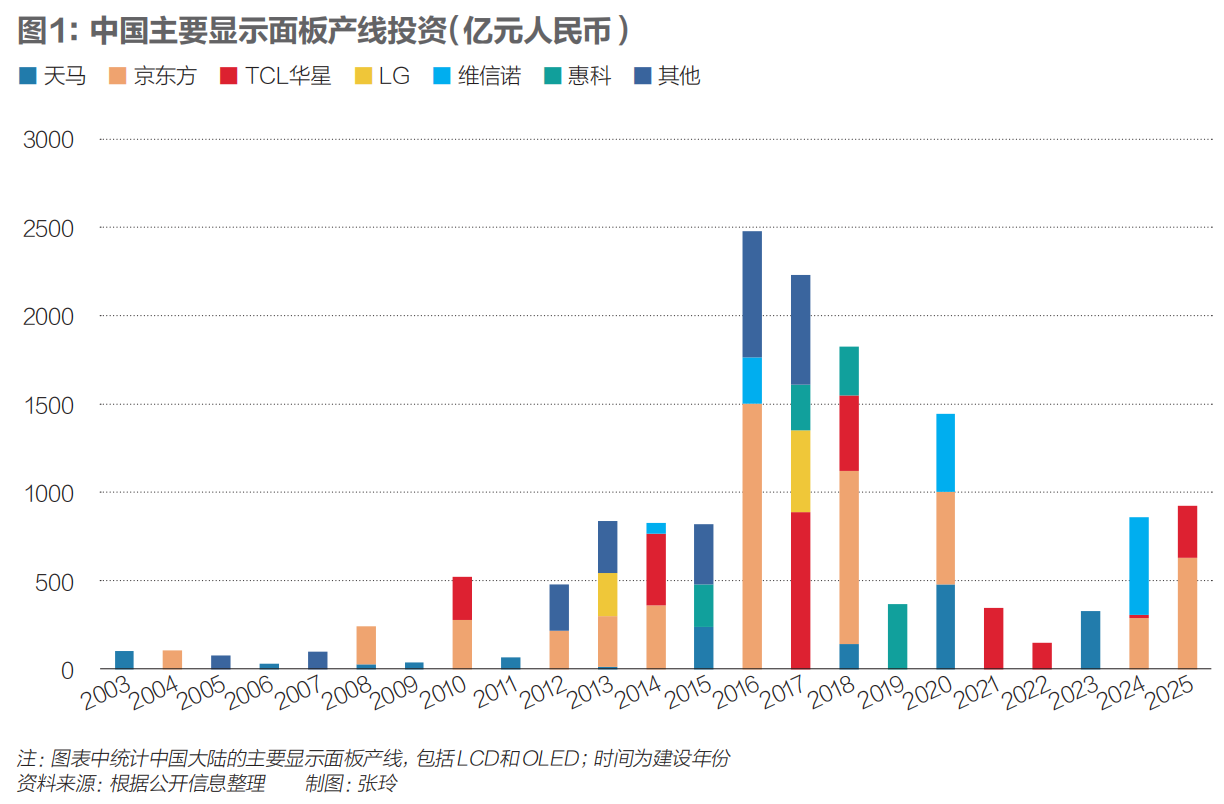

这是近年来国内高世代显示产线的典型融资模式。以产业投资基金为代表的一级市场资本金融资、二级市场通过上市公司定增和发债融资，再加上银行资金，共同支撑了中国显示产业从起步到扩张，再到规模化的全过程。2004年至2025年，包括外资在内，中国主要的显示面板生产线累计投资达1.5万亿元。

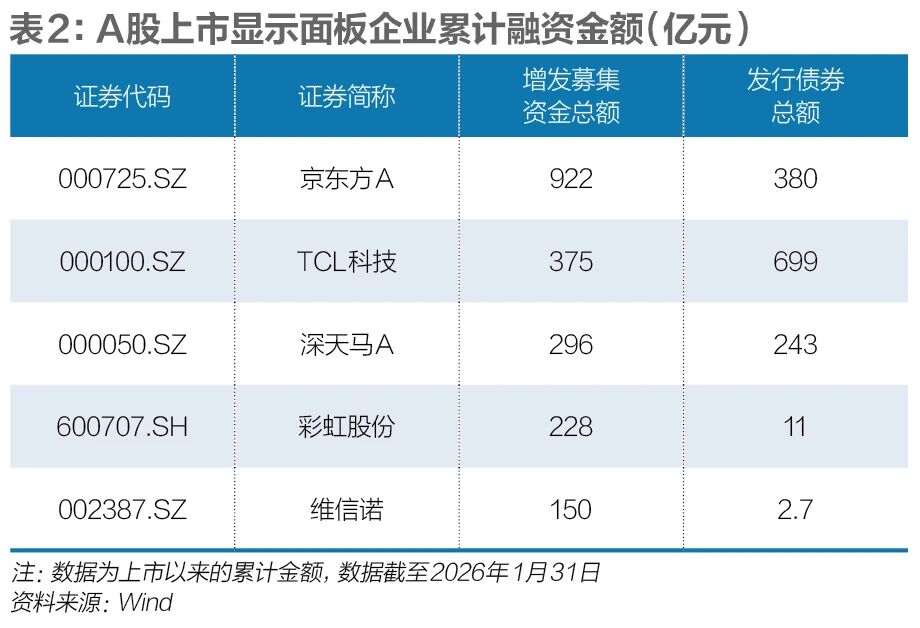

京东方、TCL科技和深天马这三大显示面板上市企业，在二级市场定增和发行债券的募资规模分别累计达到约1302亿元、1074亿元和539亿元，多用于补充产线建设资金；此外，产业投资基金在多个重大项目中提供了关键补充。

以头部企业的典型项目为例，产业基金对大型显示面板项目的出资比例，平均约占资本金的50%，部分项目的比例高达80%-90%。二级市场融资与产业基金股权资本相互配合，成为显示产业长期资本的重要来源，也塑造了行业以股权资金为主、债务融资为辅的资本结构特征。

产业投资基金近年来已成为支持新兴产业发展的重要手段，并逐步发展为市场化的资本平台。

但在中国的显示产业尚处起步阶段的21世纪初，产业投资基金以股本金方式参与项目建设的机制尚在萌芽。以半导体显示、芯片为代表的高端制造业，单靠企业自身往往难以在早期完成关键产能布局。京东方、惠科、天马和TCL华星，在其多个项目的启动阶段，均不同程度引入了市场化的产业基金参股。

这一机制的核心在于“以空间换时间”。产业基金在项目早期承担部分风险，帮助企业跨越建设期与爬坡期，并在制度设计中预先明确退出路径，以保障资金周转效率。制造企业则得以快速形成规模优势，抓住市场窗口。

TCL华星的t6和t7项目是这个模式的典型例子。2016年至2021年间，深圳市重大产业发展一期基金累计出资约170亿元，持股比例40.67%，撬动了这两条全球最高世代LCD面板产线的建设，项目总投资达965亿元。

2024年-2025年，TCL分三次收购深圳市重大产业发展一期基金持有的t6t7股权，国有资本实现稳定退出。这标志着这个跨度十年的大型制造业投资项目，完成了从立项、融资、建设、爬坡达产到产业资本退出的周期闭环。

自2009年启动第一条显示产线以来，TCL华星累计用于新建和并购产线的投资已超过3000亿元，建成11大面板产线和7大制造、研发基地，拥有全球第二大液晶显示产能。

在高技术、重资产、长周期的制造业中，产业基金以阶段性、市场化方式参与，达成产业升级、可观回报、提升社会综合效益等多重目标。其所支持的往往是制造业中的关键“链主”，在项目建设和运营过程中，能带动产线设备、连续生产所需的材料、零部件和工程、物流服务等上下游配套，直接和间接创造大量就业，并持续贡献税收，引领区域产业升级。

官方数据显示，2024年广州超高清视频和新型显示产业产值达2065亿元，占全市电子信息制造业总产值近60%，预计2030年前，产值规模突破3500亿元。覆盖超高清面板、显示模组、偏光片、玻璃、电子化学品及材料等相关领域。

在这个过程中，金融工具发挥了启动和放大作用，但在项目决策和经营层面，TCL华星始终承担主要经营责任，产业基金在各产线中的平均出资比例低于40%，而同业多为50%以上水平。TCL华星坚持控股或第一大股东地位，并在董事会中维持实质性影响力，以确保产线建设、技术路线与经营管理的一致性。

李东生对《财经》表示，作为民营企业，项目决策的前提是企业自身具备承担全部风险的能力。因此，TCL在项目中通常以较高比例投入资本金，并对银行贷款提供全额担保。

廖骞告诉《财经》，一条产线从规划、建设到稳定贡献现金流，往往需要五年左右时间。因此，投资决策的关键不在于当下景气，而在于对五年后市场结构与供需关系的判断。

2021年-2025年间，TCL科技共有三次再融资，合计募资约183亿元。同期，回购产业基金所持项目股权323亿元。再融资所得资金，主要用于产业基金按期退出。与此同时，TCL仍有合计四条产线的新增投资建设及收购整合，投资与并购规模合计607亿元，新增项目投资都以企业自有现金流承担。

“只有企业真正为成败负责，才有内生的动力去控制风险、提升效率。”李东生说。

在多层次资本体系的支持下，中国显示产业得以在较短时间内完成规模化扩张，并在面板大起大落的波动周期中，通过制造效率改变了行业格局和成本曲线。

2017年之后，高世代LCD产线集中投建，加速了低世代产能的出清。另一方面，新增产能也放大了周期波动，使得全行业在2022年出现十余年来最严重的亏损。大规模亏损推动了行业并购整合，也倒逼企业反思扩产节奏和经营模式。

随着产能建设高峰在2020年前后逐步结束，并购整合明显提速——TCL华星相继收购三星显示和LGD的产线，京东方完成对中电熊猫产线的整合——多个关键资产在短时间内完成重组，显著提高了LCD的产能集中度，行业的运行逻辑也随之转向按需生产，业务的盈利能力与现金流特征逐步稳定。

这一阶段，普遍被业内视为LCD产业的“收官之战”。如果没有2020年之后密集发生的这些整合，行业格局很难如此快速收敛。“这五年把LCD市场的仗接近打完了。”廖骞说。

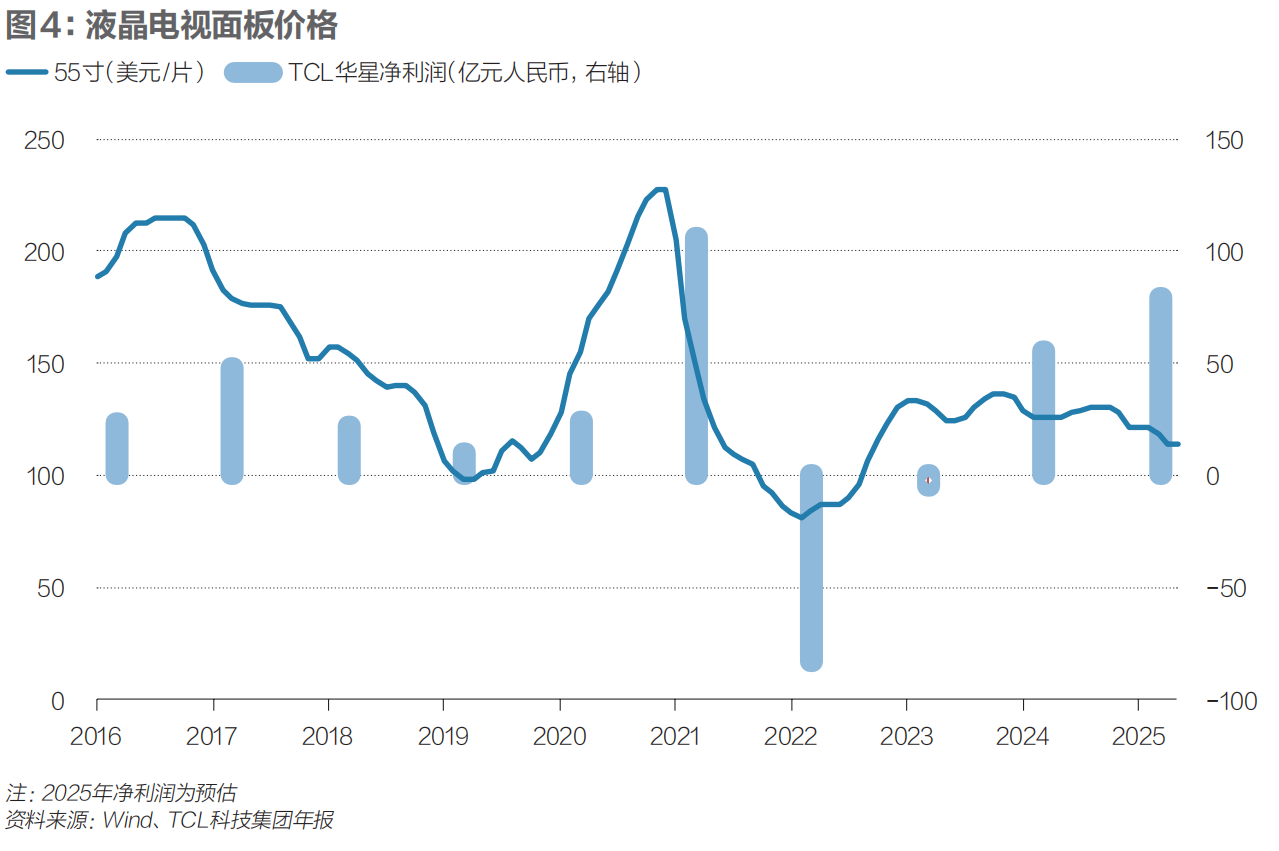

他表示，在2022年之前，基本是三四年一个周期，价格暴涨暴跌频繁，根源在于供给无序扩张。此轮并购格局尘埃落定之后，国内的头部企业开始考虑行业自律、主动“反内卷”。尽管整体产能仍然充足，但盈利状况改善明显。2023年至2025年，龙头厂商的经营状况和利润水平稳健恢复。

对头部厂商而言，可预期的现金流与成熟产业体系，是探索新型显示技术的基础。一方面，既有产线形成的工程能力和供应链体系，为探索新技术提供了生态土壤和产业链基础；另一方面，资本市场与银行体系已对显示产业形成相对清晰的风险认知，愿意为企业在OLED等新技术的持续投入提供融资支持。在多元化融资机制的支持下，中国显示产业得以在相对稳定的产业环境中布局下一代技术路线。

显示行业进入下半场之后，各大企业除了在OLED上全力以赴，还将目光投向更新的显示技术，以谋划全新增长空间。

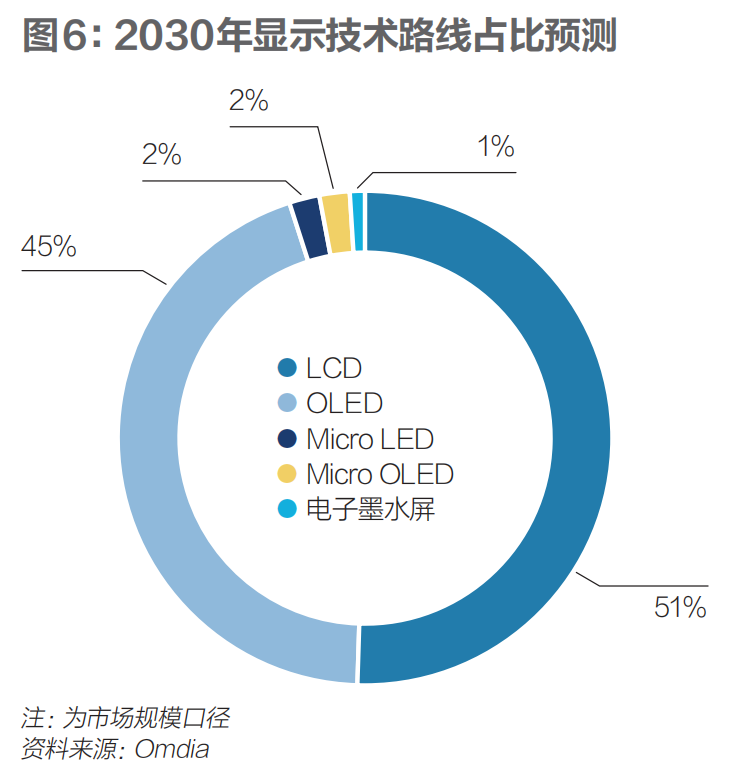

谢勤益预测，到2030年，新型显示将占据市场总规模的5%，其中Micro-LED与Micro OLED各占2%，电子纸将占1%。

在更长期维度上，Micro-LED被普遍视为下一代显示技术的重要方向。

Micro-LED指尺寸在几十微米甚至几微米级别的LED发光芯片，与Mini LED仅作背光不同，Micro-LED直接将微小LED阵列作为显示像素，每个像素点由红、绿、蓝微LED独立发光，原理上类似OLED的自发光像素，但材料为无机半导体。因此Micro-LED兼具OLED自发光显示的特性和无机LED的高亮度高稳定。同时Micro-LED像素尺寸微小，显示屏分辨率和像素密度可以做得极高，并支持模块化拼接，实现从小型可穿戴到巨型室内屏的无缝扩展。这些性能上的潜在优势使Micro-LED被视为“终极显示技术”。

尽管优势突出，Micro-LED在大规模量产上仍面临诸多困难。巨量转移工艺需要将数以百万计的微小LED芯片高速且精准地转移并键合到显示基板上，这一过程复杂且昂贵。同时，在目前的技术水平下，良率的提升也是重大挑战。任何一个芯片微小瑕疵，都可能导致显示画面的亮点或暗点缺陷，因而需要高精度的检测与修复技术，这进一步推高了成本。整体而言，Micro-LED要迈向量产，还需要在制造设备速度、巨量转移良率、像素修复、成本控制等方面取得突破。

为了保持高效的研发能力，TCL华星已与国内头部LED厂商合作，聚焦于Micro-LED需要的巨量转移、键合、检测及修复技术，目前中试线已经建成。随着关键工艺逐步成熟，Micro-LED的制造成本有望显著下降，其应用场景也将从高端和专业领域逐步向更广泛的消费级市场拓展。

赵军将Micro-LED的发展按尺寸分为“大、中、小”三路，尺寸越大，产业化难度更高。他判断，Micro-LED大屏目前由于成本过高，只能在一些非常小众，或者有特殊需求的应用场景中形成规模，比如透明显示等。近年来透明显示技术的市场表现已取得长足进步。

据Omdia研究，Micro-LED的透光率已经突破70%。这使得透明显示在橱窗展览、公共媒体墙等场景开始兴起，预计2032年全球透明显示屏年收入可达1亿美元规模。

在中尺寸方面，Micro-LED在主流产品上仍面临技术成熟度、供应链配套、良率和成本等多重挑战，短期内很难对LCD或OLED形成替代，更多是寻找特定细分应用的机会。由于汽车座舱中的AR-HUD抬头显示对显示屏亮度和透光要求极高，符合Micro-LED的技术优势，最被业界看好。

最具想象空间的是小尺寸微显示领域，即AR/AI眼镜所需的微型屏幕。

Micro OLED与Micro-LED同属近眼显示领域的重要技术路线，但在材料体系、成熟度和应用阶段上存在明显差异。Micro OLED使用有机发光材料，并将显示单元直接集成在硅芯片上，具备像素密度高、功耗低、工艺相对成熟等优势，已形成较为稳定的量产能力。而Micro-LED以无机发光芯片为基础，亮度和寿命优势突出，更符合户外AR对高亮度和长期佩戴的需求，但受制于全彩化、巨量转移和成本等难题，仍处于产业化早期阶段。

业界普遍预计Micro-LED将率先在微显示领域普及。近两年已有多家厂商展示硅基Micro-LED微显示方案，并开始小批量商用探索。TCL华星在2022年推出全球尺寸最小的0.05英寸单色Micro-LED器件，为AR眼镜实现更加轻便、更低功耗打下基础。紧接着又展示了0.28英寸的全彩硅基Micro-LED原型，其像素密度高达5131PPI，刷新了行业最高分辨率纪录。

赵军介绍，TCL华星在Micro-LED方向上投入最大、进展最快。他判断硅基Micro-LED很可能在较短时间内迎来商业化启动，未来有可能出现爆发式增长。

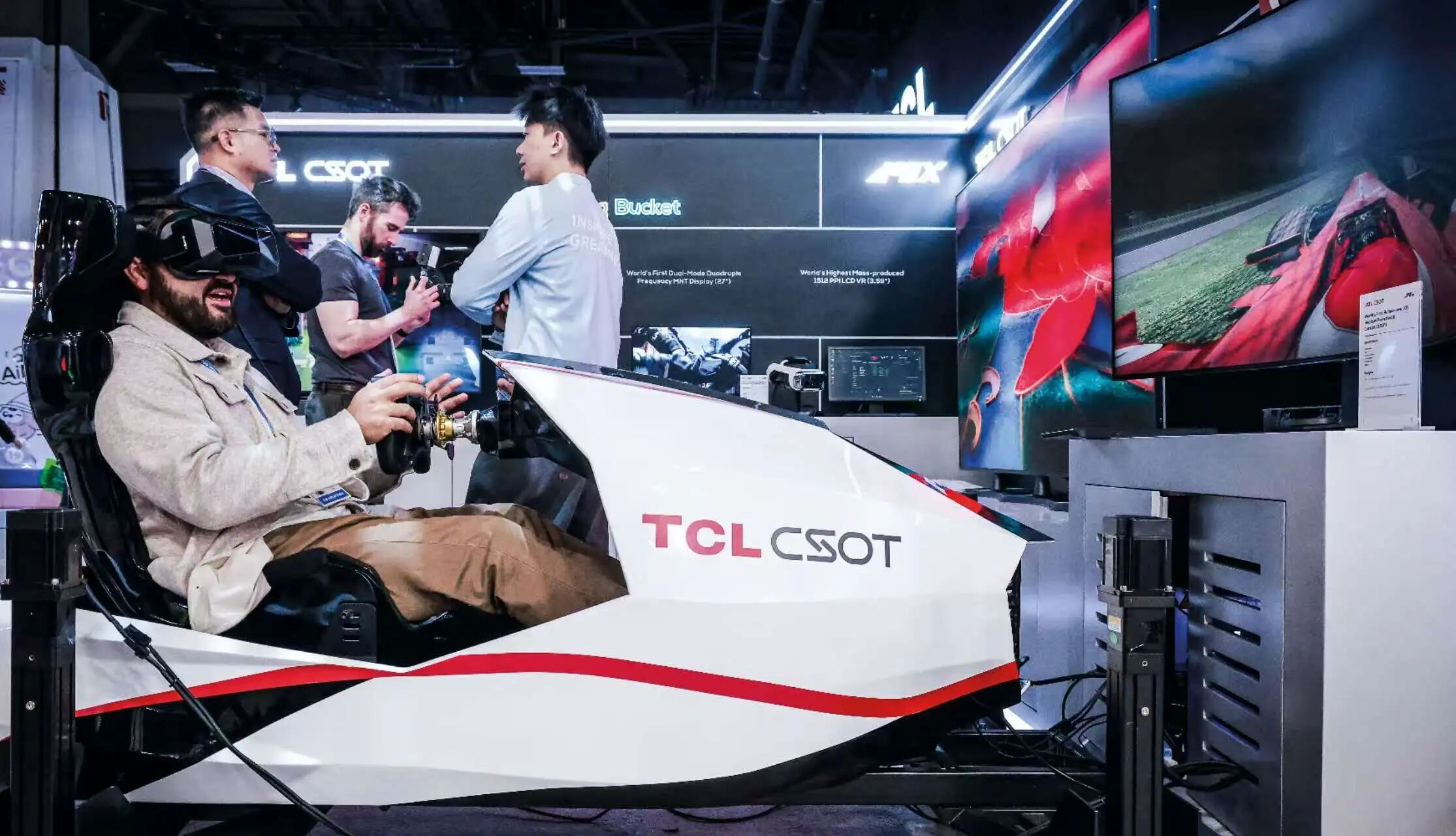

2026年1月6日，2026年国际消费电子展（CES）期间，观众体验TCL华星的曲面电竞+VR产品。

供图/TCL科技集团

尽管短期内Micro-LED难以大规模取代OLED，但其中长期前景被普遍看好。显示供应链咨询（DSCC）的报告预测，Micro-LED市场规模到2028年将增长至约14.6亿美元，可穿戴设备领域将是最大的应用类别。随着AR/VR、智能驾驶等新兴终端涌现，小尺寸微显示屏的需求将呈现指数级增长，Micro-LED有望在这一蓝海市场大显身手。

量子点显示技术通过纳米级半导体晶体的发光特性来提升显示效果，其与OLED发光原理相似，但是发光材料为无机物，具有高色域、高稳定性、可柔性化等优点。

当前阶段，量子点更多扮演其他显示技术“增强剂”的角色，在原有的基础上实现更精准的分区调光和更广的色域。

展望未来，量子点也可能成为独立竞争的一极，电致发光量子点显示（QLED/QD-EL）能够让量子点像OLED那样直接通电发光，目前各大企业正在努力攻坚其在效率、寿命等方面的技术瓶颈。

21世纪已经过去四分之一，层出不穷的显示新技术正在把显示屏带向“完美屏幕”，AI则大大拓展了显示产业的空间，智能汽车座舱、穿戴式设备、各种人工智能终端……全新应用正在创造前所未有的屏幕需求。
