   什么是边缘融合技术?

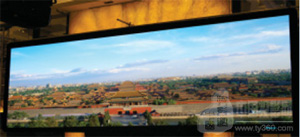

什么是边缘融合技术  边缘融合技术就是将一组投影机投射出的画面进行边缘重叠,并通过融合技术显示出一个没有缝隙更加明亮,超大,高分辨率的整幅画面,画面的效果就象是一台投影机投射的画面。

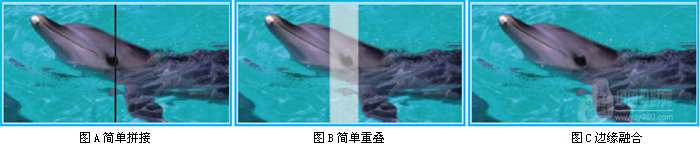

  当二台或多台投影机组合投射一幅画面时,会有一部分影象灯泡重叠,边缘融合的最主要功能就是把二台投影机重叠部分的灯光亮度逐渐调低,使整幅画面的亮度一致。
  现在市场上也有很多拼接方式,如LED拼接墙,电视拼接墙,投影箱体的拼接墙等,但是相对于不同应用场所,LED拼接墙以及投影箱体拼接墙始终是由一个一个的画面拼图而成,使得画面的完整性受到一定的影响。边缘融合技术是近年来兴起的一个新的无缝拼接技术,它更好的改善了拼接图像的视觉效果。

   为什么选用边缘融合技术?
为什么选用边缘融合技术-12.1边缘融合的产生
  边缘融合的应用来源于模拟仿真/立体影院系统。追求亮丽的超大画面,纯真的色彩,高分辨率的显示效果,历来是人们对视觉感受的一种潜在要求。大到指挥监控中心,网管中心的建立,小到视频会议,学术报告,技术讲座和多功能会议室的进行,对大画面,多色彩,高亮度,高分辨率显示效果的需求越来越强烈。
  最近迅速崛起的数字化边缘融合大屏幕拼接投影显示技术,正在逐步适应这一需求。随着投影显示技术的不断发展与创新,以及人们对欣赏水平的提高,超大画面,高亮度,以及更高分辨率显示便成为市场的迫切需求。

2.2边缘融合的优势  增加图象尺寸和画面的完整性

为什么选用边缘融合技术-21、增加图像亮度
2、增加分辨率
3、超高分辨率
4、缩短投影机投射距离
5、特殊形状的屏幕上投射成像(比如弧形幕/球形幕)
6、增强图像层次感

2.1.1增加图像尺寸,画面的完整性
  很明显,多台投影机拼接投射出来的画面一定会比单台投影机投射出来的画面尺寸更大。
  鲜艳靓丽的画面,会带给人们不同凡响的视觉冲击,而如何消除画面拼接的光学缝隙呢?边缘融合技术使这种问题迎刃而解。这种技术的出现,更大程度上保证了画面的完美性和色彩的一致性。
  完整画面的优点也不需要过多的陈述,因为完美画面的显示对于欣赏者而言总是一目了然。
为什么选用边缘融合技术-3
2.1.2增加图像亮度
  当一台投影机的投射尺寸被放大时,图像亮度就会降低,而用多台同样亮度的投影机拼接投射出相同大小的图像时就可以保持画面原有的亮度。
2.1.3增加分辨率
  每台投影机投射整幅图像的一部分,这样展现出的图像分辨率就被提高了。比如,一台投影机的物理分辨率是800*600,三台投影机融合25%后,图像的分辨率就变成了2000*600
2.1.4超高分辨率
  利用带有多通道高分辨率输出的图像处理器和计算机,可以产生每通道为1600*1200象素的三个或更多通道的合成图像。如果融合25%的象素,可以通过减去多余的交叠象素产生4000*1200分辨率图像。目前市场上还没有可在如此高的分辨率下操作的独立显示器。其解决办法为使用投影机矩阵,每个投影机都以其最大分辨率运行,合成后的分辨率就是减去交叠区域象素后的总和。
2.1.5缩短投影机投射距离
  随着无缝拼接的出现,投影距离的缩短变成必然。比如,原来200英寸(4000*3000mm)的屏幕,如果要求没有物理和光学拼缝,将只能采用一台投影机,投影距离=镜头焦距*屏幕宽度,即使采用1.2:1的广角镜头,我们的投影距离也要4.8米,现在采用边缘融合技术后,用4台投影机投射同样大小的画面,投射距离只需要2.4米。
为什么选用边缘融合技术-4

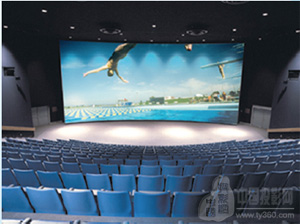

2.1.6特殊形状的屏幕上投射成像(比如弧形幕/球形幕)
为什么选用边缘融合技术-5
比如,在圆柱或球形的屏幕上投射画面,单台投影机就需要较远的投影距离才可以覆盖整个屏幕。而多台投影机的组合因每台投影机投射的画面较小,所以距离也就缩短了很多。
  还有一个更重要的功能是,如果只用一台投影机来投射整张弧形幕,则很难聚焦,因为弧弦距太大很难选出一个合适的基准焦点。多台投影机就可使弧弦距缩短到尽量小,这样就比较容易找出画面的合适焦点。对于弧形或球形屏幕应用,使用边缘融合技术后对图像分辨率,明亮度和聚焦效果来说是一个更好的选择。
2.1.7增加画面层次感
  由于采用了边缘融合技术,画面的分辨率,亮度得到增加,同时配合高质量的投影屏幕,就可以使得整个显示系统的画面层次感和表现力明显增强。
2.2边缘融合系统与传统拼接的差异
为什么选用边缘融合技术-6  在超大尺寸的屏幕上显示多个画面内容,通常有以下几种方法:箱体拼接/多张屏幕拼接/整张屏幕无缝边缘融合
  在传统的拼接方式中无论是箱体的拼接还是多张屏幕的拼接,都无法消除画面本身存在的物理拼缝。
  而在新的边缘融合技术中,由于采用整幅屏幕,所以消除了传统拼接存在的屏幕间的生理缝隙,从而使得屏幕显示的图像整幅保持完整。而采用边缘融合处理技术后,更消除了光学缝隙,从而使显示的图像完全一致,保证了显示图像的完整性和美观性。这在边缘融合显示地图,图纸等图像信息时更为重要,因为在图纸,地图上存在大量的线条或路线等,而屏幕缝隙和光学缝隙就会造成图像显示污染,容易使观察人员把显示的图像线条和拼接系统本身的线条误为一体,从而导致决策和研究失误。而通过边缘融合处理,就可以避免出现这种情况。
为什么选用边缘融合技术-6   在边缘融合拼接系统中,所有图像都经过边缘融合处理器进行了校正和统一,这样在大屏幕上进行图像显示和切换时,无论切换什么格式的图像,整个屏幕的亮度,色彩,鲜艳度,均匀度都比较一致。 由于在处理器中对投影显示图像进行了处理,可以对不同投影信号间的色差,亮差,均匀度进行调整,这也使得该系统显示的图像质量更完美。
   边缘融合图像处理器除了具有边缘融合和图像多画面处理功能外,还有图像存储和调用功能,可以把本身存储的高分辨率图像直接作为大屏幕系统的背景进行显示,这在实际使用中非常具有实用价值。
   边缘融合技术的方式

在实际应用中通常会有以下三种方式:
边缘融合技术的方式3.1宽视角的排列

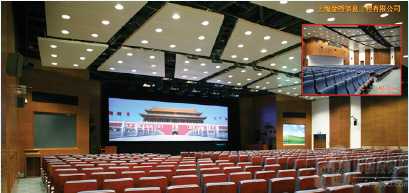

  多台投影机水平排列组合可以打出更宽幅的画面。
  随着用户对超大,完美显示需求的日益增加,这种宽视角排列方式更多地应用于大型的会议中心,演艺中心,展览馆和军事项目等等。

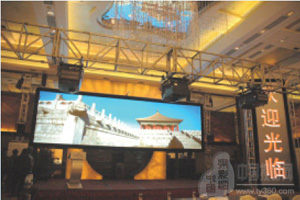

案例:天津开发区泰达酒店会议中心的工程。
边缘融合技术案例1、这个工程主要是采用边缘融合技术建设千人音乐厅舞台中央的正投影系统。为了增强千人音乐厅的投影效果,满足高层次的会议需求。提高正投影系统的亮度,使用灵活性,选用能够提供极佳投影效果的边缘融合拼接投影系统,最终可以得到一个宽达12米高达3.3米的超大尺寸无缝屏幕和一个整体亮度高达12000ANSL流明的超高亮度完整图像,且具备多画面同屏显示能力。
2、会场的特点是面积较大且层高非常高,因此必须采用较大面积的多屏幕投影显示系统。我们必须首选确定投影方式(正投,背投),然后根据选定的投影方式确定具体的多屏幕解决方案。
3、会场的特点是面积虽然较大,但主席台面积不大,不能提供背投系统所需的空间,因此我们选用正投作为本会场基本的投影方式。4、主席台的宽度较宽,因此采用单个投影显然无法满足实际使用需求,必须采用多个投影。而目前占用较小面积得多投影的解决方案主要有以下
4种方式:专用背投拼接箱,分离式拼接,边缘融合正投拼接。 针对传统拼接和边缘融合正投拼接进行比较选择后,用户感觉传统拼接方式存在不可消除的屏幕物理拼缝和投影光学拼缝,有一定的色差。最后选择了边缘融合拼接投影技术。

边缘融合技术原理3.2多台投影机垂直堆积产生纵向的显示画面

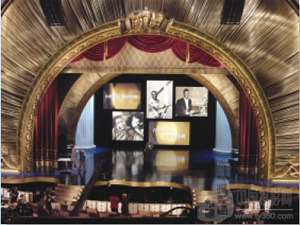

  这种特殊排列的创意也逐渐被人们所欣赏,通常应用于广告行业或一些特殊要求的现场演示会。
3.3多台投影机堆积出更高更宽幅的超大画面

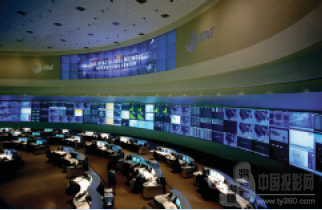

  当客户提出更多的图像信号源处理及更大视野显示需求时,还可通过多台投影机融合堆积出更高更宽幅的画面,这种应用通常在监控中心和指挥中心。

   组成边缘融合系统需要哪些设备?

边缘融合技术信号源4.1信号源

组成边缘融合系统的信号源可以是多种多样。例如现在工程中常用的有:VGA(笔记本,台式机,图形工作站),Video(摄像机,DVD)以及DVI,SDI(广播级信号源)HD SDI等等。

4.2图像边缘融合处理器
   图像边缘融合处理器是实现从独立屏幕演示过渡到多个投影机无缝宽屏演示的核心设备。
   图像边缘融合处理器的功能全部由一台大屏幕处理器来实现和操作。边缘融合技术处理器

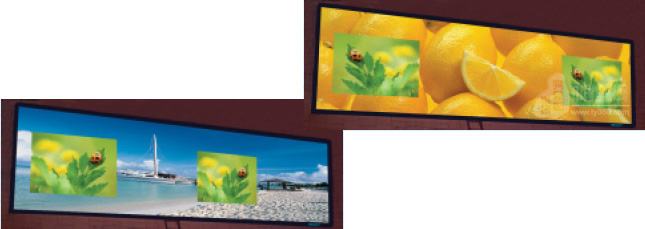

如:边缘融合,多路输入源选择,无缝切换,图像处理和操作人员控制等。可满足支持多窗口显示,并且以无缝融合宽屏信号为背景的多画面显示应用。
   处理器视频处理包括数据复制,用以生成重叠投影区域,以及重叠图像的边缘羽化。数据重叠和边缘羽化的交叉数据幅度可由用户自主编程。

经过这个处理器进行屏幕拼接及边缘融合处理后,整个系统可实现以下功能:

边缘融合技术信号输入1) 多个信号输入
根据要求,系统可配置为多个信号源输入。对于多屏安装,每个信号源输入可根据安装使用的屏幕数量被复制。
2) 多个通道输出
比如有的处理器具有多个标准的DVI输出,可支持任何显示终端。对于每个输出通道,分辨率最高可支持UXGA(1600*1200)。

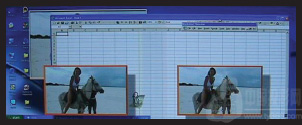

3) 高级的效果控制 边缘融合技术-1*视窗控制:可以根据象素精度定义视窗的位置和大小,由此来显示窗口的输入。
* 数字放大:在每一视窗内,均可对图像进行所需的缩放。
* 特效控制:选择产生奇特形状的重叠,镜像效果,阴影三维立体效果,淡入淡出,飞进飞出等。
* 次序控制:所叠加的窗口可以动态方式存在,用户可决定任一窗口放置的前后次序。
边缘融合:内置的边缘融合功能和羽化特性可产生光滑的全景重叠。
* 直观,简洁的控制软件:控制软件通过友好的管理界面,数字化的处理方式,方便用户进行信号选择,显示布局,画面处理的多种管理功能。

4.3控制端:边缘融合器的控制端可采用电脑,控制台或中央集中控制系统
4.4投影机
  利用边缘融合技术的显示系统可以使用CRT,LCD,DLP,LCOS等多种显示技术的投影机产品。但是应用中需要注意的是:投影机的亮度,分辨率,均匀度。
边缘融合技术选用的投影机4.4.1 CRT投影机
  CRT是实现最早,应用广泛的一种显示技术。这种投影机可以把输入信号源分成R(红),G(绿),B(蓝)三种颜色,经过发光系统放大,汇聚,在大屏幕上显示出彩色图像。显示的图像色彩丰富,还原性好,具有良好的几何失真调整能力,但其亮度较小,另外CRT投影机操作复杂,机身体积大,只适合安装于环境光较弱,相对固定的场所,不宜搬动。
4.4.2 LCD投影机
  目前的LCD投影机大多是三片式设计。
  LCD投影机成像器件是液晶板。利用外光源把强光通过分光镜形成R/G/B三束光,分别透射过RGB三色液晶板,信号源经过液晶板显示在大屏幕上成像。多用于临时演示,商务会议和教育行业。
边缘融合技术案例-14.4.3 DLP投影机
  DLP投影技术的诞生实现了数字信息显示。DLP技术是显示领域划时代的革命,它以DMD (Digital Micromirror Device)数字微反射器作为光阀成像器件。
   DLP投影机的技术首选是数字优势。数字技术的应用,使图像能够实现更高的灰度等级和更多的色彩。图像噪声消失,画面质量稳定,精确的数字图像可不断再现。其次是反射优势。反射式DMD器件的应用,使成像器件的光效率大大提高,对比度和亮度的均匀性都非常出色。DLP投影机通常分为:单片机,三片机。DLP投影机清晰度高,画面均匀,色彩锐利,三片机亮度最高可达25000流明,可随意变焦,调整十分便利。根据美国德州仪器发表的技术白皮书,DMD的核心寿命长达100,000小时。另外,DLP投影机还可以做到10bit数字处理,满足宽带视频需求。
4.5屏幕

选择屏幕的主要标准有
边缘融合技术采用的投影幕1、屏幕的材质
2、屏幕的增益以及半增益视角
3、均匀度
4、平整度
5、分辨率
6、对比度
7、超大无缝

边缘融合技术案例展示  在大屏幕投影系统整体资金比例中,屏幕可能只占有较少的一部分,但是对于整个系统的效果而言,却是至关重要的,如果投影屏幕选择不合适,就相当于整个系统设置了一个瓶颈,无论系统其他设备性能多么优良,整体视觉效果都会受到抑制,无法把系统的完美性能充分表现出来。在以前的投影系统中,由于受技术限制,投影机的亮度无法做到很高,所以为了增加投影亮度,对屏幕一般都要求比较高的增益率,但是这样会影响对比度和色彩细腻程度。如今投影技术的发展非常迅速,投影机的亮度已经不是问题,所以对投影幕的要求中,增益率就放在了较低的位置,而主要考虑屏幕的平整度,视角对比度和均匀度。在这种应用里选择增益是1.0(+/-0.5)的屏幕可以获得更好的成像效果。原因是当屏幕的增益越大屏幕的视角就会越小,如果观众不在屏幕的正中间时很容易就看见屏幕的融合部分,这样整体看来就显得图像的均匀度很差。

   设计边缘融合的步骤
边缘融合设计步骤1、确定大概尺寸
2、确定投影机的数量
3、选择投影机(确定投影机亮度,分辨率,镜头)
4、选择屏幕(考虑屏幕增益,均匀度,平整度)
5、选择融合处理器
6、预设软边融合的区域值
7、安装及校准屏幕和投影机
8、调试系统及测试
