第一章总体概述

1.1 系统概述

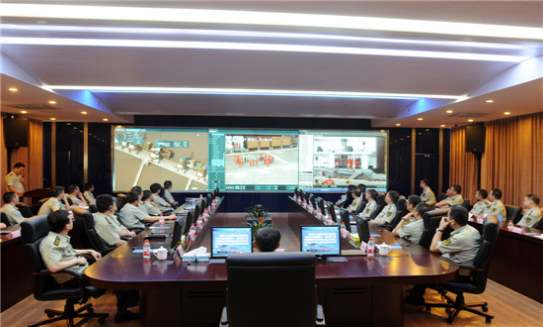

随着社会的发展，军队、武警、公安指挥中心在现代信息化战争中承担着越来越重要作用。指挥中心主要功能是能实现：信息综合、统一指挥、实时指挥、远程会议、演讲报告等活动。指挥中心大屏幕对通信、预警和警报等能够迅速、快捷、准确接收并高清晰地显示，既能满足非战争时期突发情况下的实时指挥的需要，又能对战争和突发情况下进行大规模、综合性的事件实施实时指挥调度，从而实现突破空间限制和极大的提高反应速度，大大提高整体快速反应能力。

1.2 项目背景

按照“xxxxx”提出的“尽快建立一套统一指挥、反应灵敏、协调有序、运转高效的应急机制”的要求对“指挥自动化”建设的要求，立足实时指挥工作特点和实际工作需求, 不断提高指挥中心工作效率，有效增强快速反应能力和实时指挥能力，提升实时指挥和日常管理效能，依据信息化条件下指挥作战能力需要建设指挥中心。首长指挥室能通过指挥中心对作战值班室、通信室、情报室等业务室之间实现统一指挥调度。

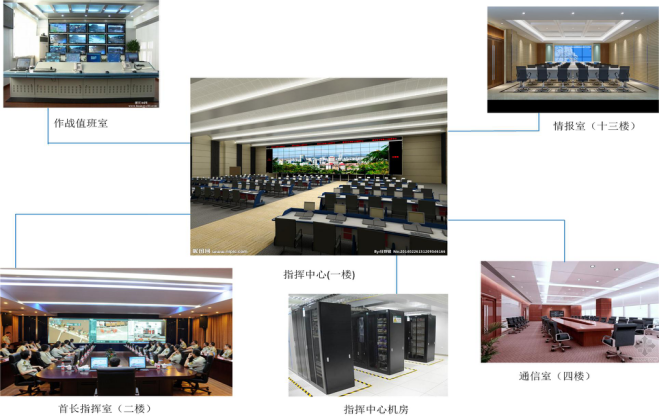

具体布局如下：

指挥中心（一楼）面积：

21.4m*12.1m*3.4m（长＊宽＊高），共约258平米；指挥中心机房：指挥中心控制中心设在指挥大厅左侧201房间，共57平米。

首长指挥室（二楼）面积：

7.6m *5.1m*3.4m（长＊宽＊高），共39平米。

作战值班室（一楼）面积：

12.2m*6.1m*3.4m（长＊宽＊高），共74平米。

通信室（四楼）面积：

8.6m *5.1m*3.4m（长＊宽＊高），共43平米。

情报室（十三楼）面积：

10.6m *5.1m*3.4m（长＊宽＊高），共54平米。

1.3 建设目标

×××单位指挥中心的建设，在该指挥中心部署一套大屏拼接显示平台，用于显示各节点实时视频监控图像、视频指挥终端图像以及各业务功能区的数据信号，兼容各种标清信号、高清信号，实现各节点音视频信号越级调取、集中控制等。以指挥技术和信息技术为主导，充分运用现代通讯技术、网络技术、自动化技术、电子监控等先进技术，构建以数据传输网络为纽带，以计算机信息系统为支撑，集音频处理、视频拼接处理、网络传输、KVM协作管理、高清录播、POE供电、环境监控、集中控制等多种功能于一体的现代化、网络化、智能化指挥决策中枢。便于领导集中观看和了解实时情况，做出正确的指挥和决策。

指挥中心整个系统应高度集成，能对各节点进行集中控制，即可方便的对大屏的图像、声音进行切换控制。满足网络控制、无线终端控制。

1.4 设计原则

系统设计要长远考虑、全面规划，并应遵循以下原则：

先进性原则：系统中尽可能采用当前较为先进的技术和设备，保证系统能在较长的时间内保持其先进性。

可靠性原则：系统中采用的设备和技术均经过实用验证，以确保其可靠性。

可扩展原则：系统硬件、软件尽可能考虑到为今后扩容改造和系统升级，预留一定的接口，采用兼容性强的设备。

实用性原则：系统和设备的选型充分考虑实际应用的需要，力求简捷实用，尽可能减少投资。

经济性原则：在保证系统先进、可靠和高性能价格比的前提下，通过优化设计达到最经济性的目标。

安全性原则：信息安全是关系到国家安全的头等大事，安全保密是涉密信息系统得以生存和有效使用的基础和关键。

1.5 设计标准

（1）招标规范：

《XXX单位视讯系统招标技术规范书》

（2）国家标准：

《64~1920kbit/s会议电视系统进网技术要求》GB/T 15839-1995

《会议电视系统工程设计规范》YD5032-97

《民用建筑电气设计规范》JGJ/T16-92

《高层民用建筑设计防火规范》GB50045-95

《智能建筑设计规范》GB50045-95

《工业企业通讯设计规范》GBJ42-81

《工业企业通信接地设计规范》GBJ115-87

《厅堂扩声系统声学特性指标》GYJ25-86

《厅堂扩声特性测量法》GB/T4959-1995

《客观评价厅堂语言可懂度的RASTI法》GB/T14476-93

《歌舞厅扩声系统的声学特性指标与测量方法》WH0301-93

第二章方案设计

2.1总体概述

本次应用系统的设计方案是遵照相关的国家标准、规范及建筑设计基础上，结合用户提供的具体需求。目的是确保在符合国家规范要求的前提下，最大限度地满足用户的安全管理需求。

根据现场实地的考察和用户所提出的要求，选用CREATOR/快捷的CS可视化分布式拼接与协作管理系统，该同台支持不同信号源输入（HDMI/DVI/VGA/IP/Fiber），无缝切换，DLP大屏拼接显示，KVM协作管理，可视化管理，POE供电，视频同步录制与播放，节点之间各系统的远程集中控制管理等功能。来完成整个系统的建设和设计。系统将音视频采集、传输、控制和显示都通过数字化网络连接起来。采用集中式处理、网络式控制架构，同时可以把地理上分散的各节点统一控制管理起来。并且具备极大地的灵活性和扩展性，支持音视频信号多点共享，移动终端预览控制、音视频网络交互式通信等功能。

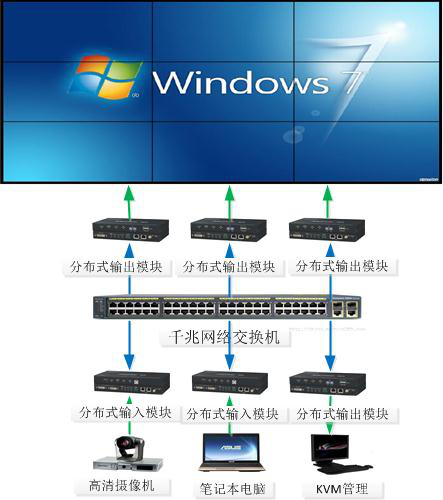

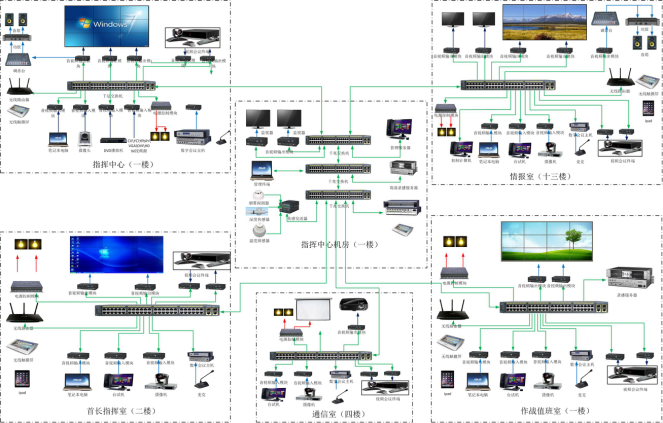

指挥中心CS可视化分布式拼接与协作管理系统联接图：

2.2管理平台设计优势

2.2.1信号的输入与处理

2.2.1.1信号输入源

CREATOR/快捷的CS可视化分布式拼接与协作管理系统支持各种类型信号接入，支持复合视频和分量视频（DVD，模拟球机，机顶盒），电脑信号（VGA/DVI/HDMI），网络摄像机信号（TCP/IP）,高清数字信号（HDMI/DVI）。可以支持兼容常见的各种分辨率，且输出可以自定义分辨率显示。所有不同信号类型直接均可同过管理平台进行切换和转换。对于节点距离的不同，CREATOR提供了不同接入方案：

1、高清HDMI/DVI信号的直接接入，可以支持信号均衡，输入端可延长至35米。

2、使用双绞线（HDBaseT和IP）传输高清音视频接入，支持距离100米。

3、使用光纤信号传输，单模单芯支持20KM，单芯多模支持300米。

网络球机接入和分布式传输器实现远程传输

2.2.1.2 超高清显示

CREATOR/快捷的CS可视化分布式拼接与协作管理系统支持4K单屏输出和拼接输出显示，满足用户对超高清视频信号的需求。对于高清和标清信号的接入可以进行倍频，倍线处理提升图像的清晰度给用更好的视觉体验。

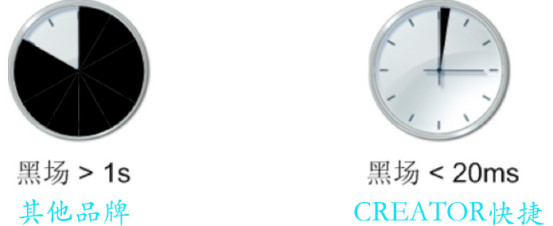

2.2.1.3 无缝切换

CREATOR/快捷的CS可视化分布式拼接与协作管理系统支持无缝实时切换功能（图像切换间隔无黑场出现），设备内部硬件的高清信号处理机制，从原理上确保了单个或多个信号进行切换时没有黑场间隔困扰。高清信号切换间隔只有人眼无法察觉的帧数时长，切换间隔将已经达到实时、无缝。

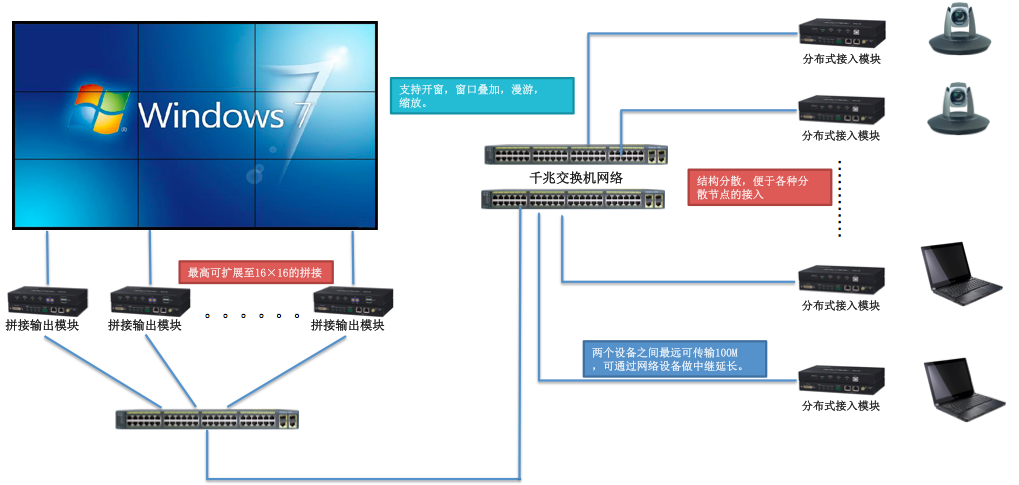

2.2.2大屏拼接处理

CS可视化分布式拼接与协作管理系统的每个输出模块都具备拼接处理功能，无线在配置拼接处理器，这样在简化系统结构的同时，也为用户节约了建设成本。

拼接可以支持LED，LCD，DLP等拼接，可任意开窗，叠加，漫游，缩放，单屏分割等效果。具体特效如下：

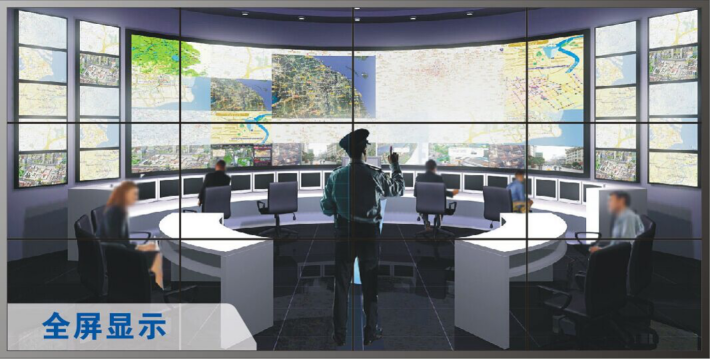

2.2.2.1 整屏显示

可实现任意一路输入信号实现整屏显示，通过整屏显示用户可实现对局部重点区域信号实现重点监控的目的。

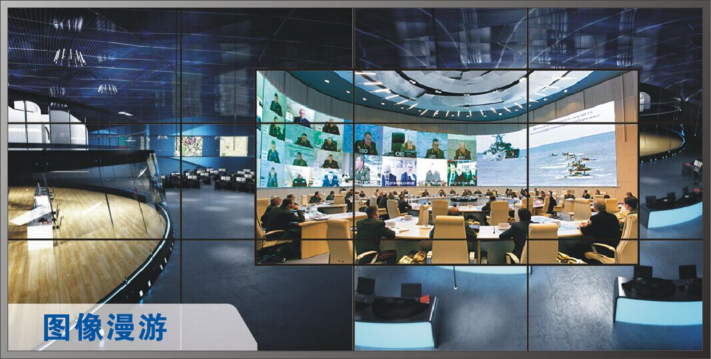

2.2.2.2、图像漫游

CREATOR图形图像可视化管理平台可实现拼接漫游的效果。

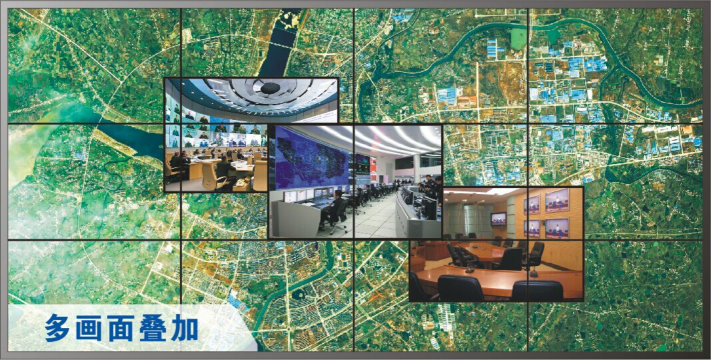

2.2.2.3、图像叠加

支持多画面叠加，用户可根据需要在任意显示画面上叠加显示其它画面。

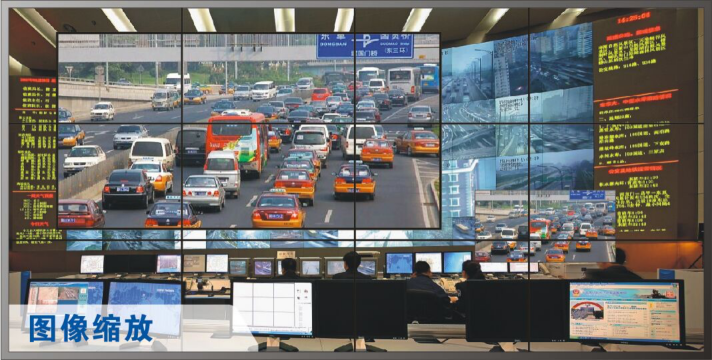

2.2.2.4、图像缩放

CREATOR图形图像可视化管理平台可实现显示画面的任意拉伸缩放，用户可根据需要任意调节，拉伸缩放之后的图像不会失真。

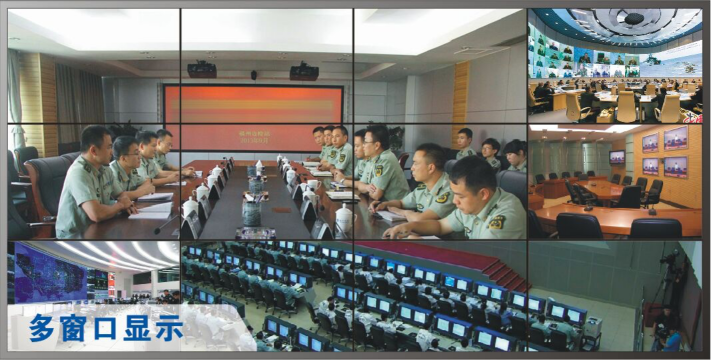

2.2.2.5、多窗口显示

支持任意开窗，用户可以根据自己的需求，来选择开窗数量和布局。

2.2.2.6、画面分割显示

支持画面的任意分割显示，用户可根据需要在单屏幕上任意分割显示多个画面信号，从而增加了信号源上墙显示的数量。

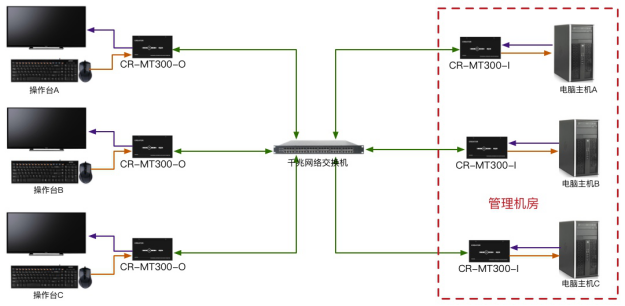

2.2.3 KVM协作管理

CS可视化分布式拼接与协作管理系统支持网络KVM管理功能，满足用户一台操作端管理多台主机，多台操作端对多台主机的需求，同时操作端和主机硬件上的数据隔离，便于主机统一管理的同时提高系统数据的安全性，保密性。特别是对于公安、边防、军警机房或数据中心的空间及信息环境能创造广大的效益，不但能降低能源消耗、节省机架与机房空间，还能避免多余的键盘、显示器与鼠标所造成的杂乱。

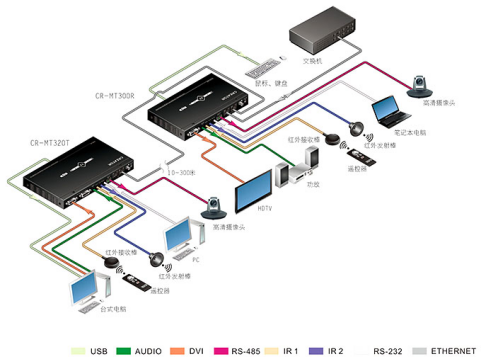

2.2.4 中控管理功能

本系统在每个节点配置相关的网络音视频接口设备确保音视频信号的连接，同时每个接口机都具备可编程控制接口（RS-232，RS-485，IR红外）实现对周边设备的控制。每个模块的控制属于可独立工作，意味着期中一个模块控制故障不会影响到整个系统的运行，只需处理故障节点即可，确保了整个系统的稳定运行，同时也方便系统维护。

管理平台同时具备有可编程中控系统的功能，可对每个节点的设备进行分类控制和可视化监测。通过编程来实现对周边声、光、电、视频的智能化操控，对于市场上第三方的设备（其他品牌的视频会议、音频处理、大屏、投影等）也可以进行完美的对接。配合周边的传感器实现对温度，湿度，光照，烟雾，PM2.5数据的实时监测。支持Android或IOS或WINDOWS触控平板对各节点进行控制管理。

2.2.4.1 环境数据监测

2.2.4.2 拼接屏控制和信号调用

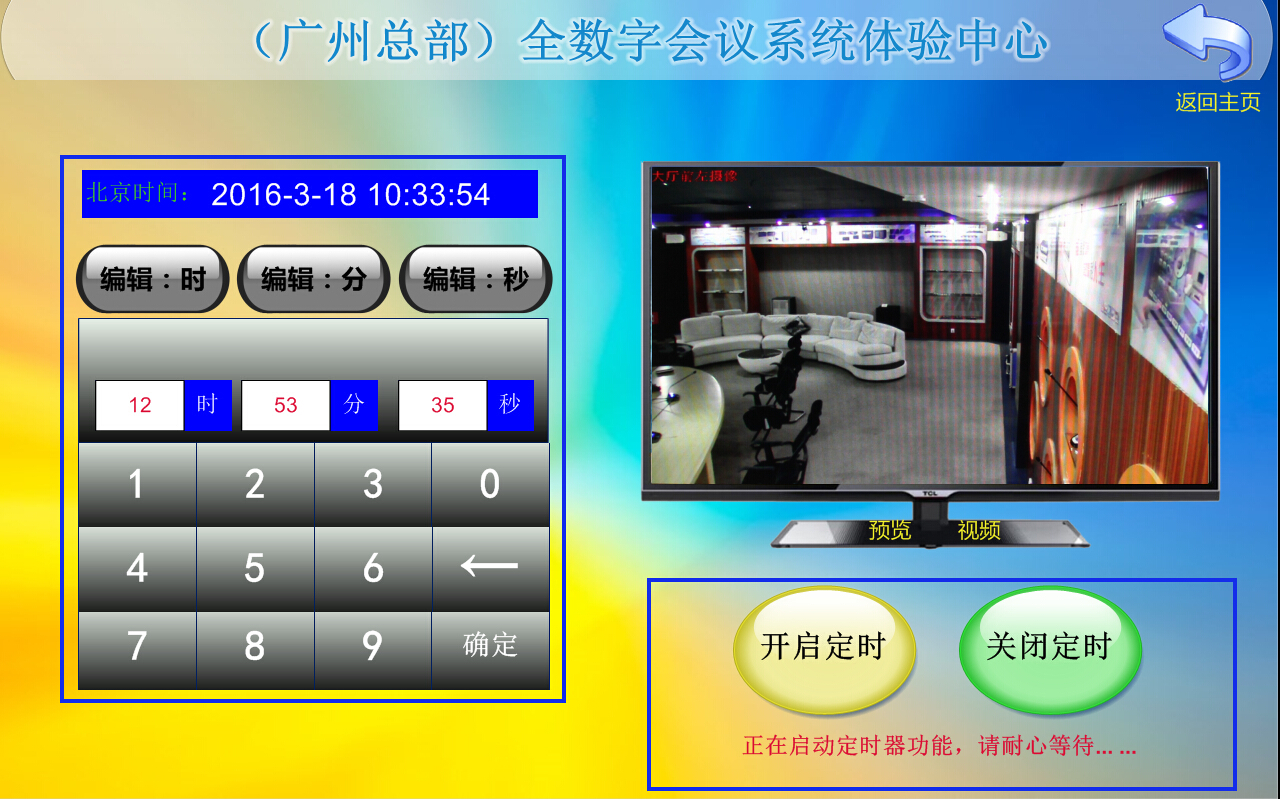

2.2.4.3 定时任务

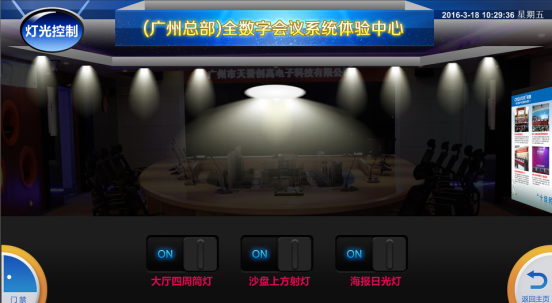

2.2.4.4 灯光环境控制

CREATOR快捷CS可视化分布式拼接与协作管理系统，通过网络（TCP/IP）实现对现场声音大小的调节，灯光开关设备电源的管理。实现在触屏上面实时监测当前的温度，湿度，室内光线和烟雾报警状态，接入人体感应设备可以实现被动触发式控制，比如：感应到有人时，自动打开灯光或播放影片。

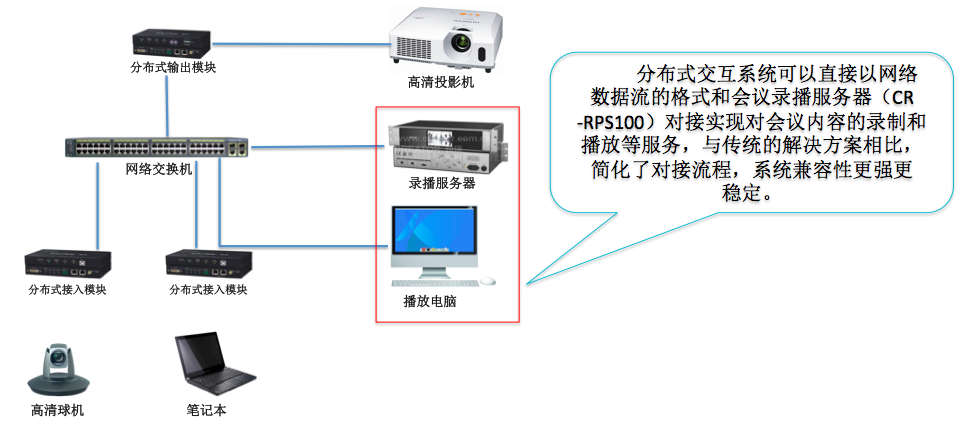

2.2.5 高清录播

CS可视化分布式拼接与协作管理系统可以直接以网络数据流的格式和会议录播服务器（CR-RPS100）对接实现对会议内容的录制和播放等服务，与传统的解决方案相比，简化了对接流程，系统兼容性更强更稳定。

2.2.6 POE供电

CREATOR/快捷的CS可视化分布式拼接与协作管理系统支持POE供电技术。在确保现有结构化布线安全的同时保证现有网络的正常运作，最大限度地降低成本。

2.2.7全网络化结构管理

该系统设计的一个亮点就是全网络化结构设计，采用网络IP技术可以将音视频采集、传输和显示都通过数字化网络连接起来。同时可以把地理上分散的节点统一控制管理起来。并且具备极大地的灵活性和扩展性，支持音视频信号多点共享，移动终端预览控制等功能。

网络分布式系统因为其物理结构的分散，从而使工程的灵活性有了质的飞越，既可以运用在小规模项目快速搭建整套系统，并使其拥有可升级扩展的能力，又可以直接应用在大规模复杂工程中，降低工程难度，丰富功能特点。甚至可以将一个复杂工程拆分为多期分段施工，从而解决了施工中的经费问题。

网络分布式系统不仅是传统图像处理器产品的替代选择，其更具有将最新型的半导体、多媒体、信息网络技术、最新的信息化理念：云概念、物联网、移动互联网、实时信息网络与传统的大屏专业视听系统完美融合的特征。

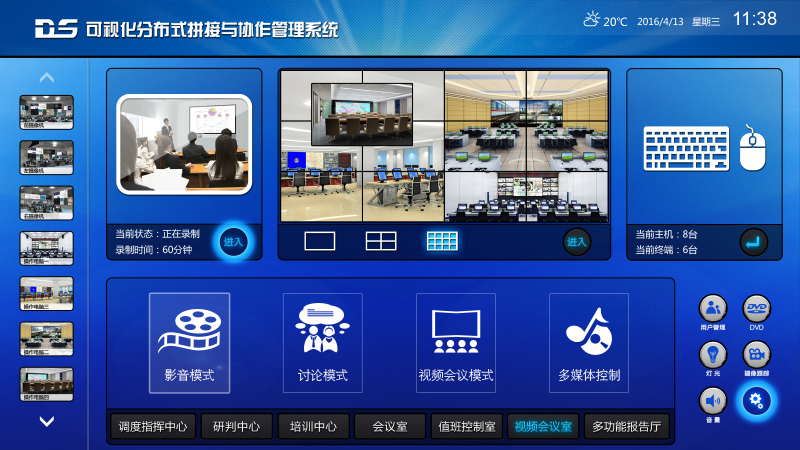

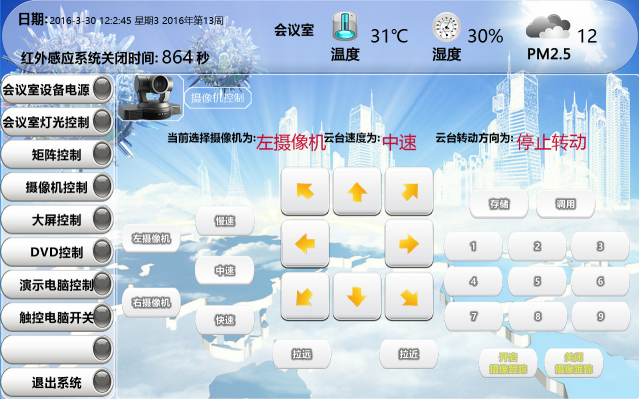

2.2.8可视化控制与管理

传统的控制与管理通常是单项数据通信的，触控端发出管理数据到被控设备，被控设备有没有执行或执行的情况如何，对于触控端是不清楚的。这样的系统根本就不可靠，不安全。CS可视化分布式拼接与协作管理系统为触控端和被控设备之间提供可靠的网络连接，并且在触控端可以实时的看到被控设备的控制状态和工作环境状况。反馈的形态可以是文字显示，按键状态，图像显示，视频监测等，更直观的实现人机之间的交互。

系统具备和室内传感器兼容对接的特性，可以配合温度，湿度传感设备实现对室内环境的自动调控，并且可以在触控端实时监测到当前温湿度的数据。配合对接烟感报警，保证室内安全，当有报警时可以自动切断室内设备电路，实现报警联动的效果。

2.2.9 管理平台的兼容性

本系统支持IP网络信号直接接入，实现对监控球机的遥控控制，可支持兼容市场上所有品牌的球机。该系统可以和CREATOR的pro矩阵通过网络实现音视频信号的交互共享。

第三章系统设计内容

3.1指挥中心（一楼）

3.1.1 显示系统

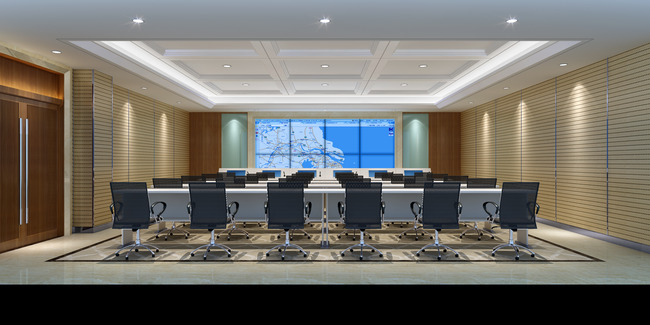

在指挥中心前方设计46英寸LCD（4×8）液晶拼墙显示屏，支持1080p显示。主要用于显示文字、图片、视频画面信号和远端视频信号。配合CS可视化分布式拼接与协作管理系统可以实现视频开窗，叠加，漫游，缩放，分割等显示特效，满足对指挥中心的图像和远程视频实时指挥需求。

3.1.2 会议发言系统

在指挥中心大厅内配置22台DIG系列会议代表单元，用于代表席位的讨论，在主席位配置2台DIG系列会议主席单元，用于主席位的会议讨论，主席单元具备会议优先权，所有会议单元除了支持发言讨论外，还可以投票表决，单元为电容触摸式按键，防水，寿命长，避免按键机械声，系统支持4种发言讨论模式（Normal，Free，Apply，FIFO），发言人数可选择1/2/4/6。

配合CS可视化分布式拼接与协作管理系统实现对多种扩声模式（如讨论模式，视频会议，音乐模式）的管理和一键调用。

音频系统的处理采用CS分布式系统的8通道音频接口机：

1）高性能32/40位浮点型处专业音频处理器，专业数字多声道处理系统；

2）动态范围(模拟/数字/模拟)：114db；

3）频率响应:20-20kHz；

4）扩展8进8出的Cobranet数字网络音频传输；

5）输入每通道：前级放大、信号发生器、扩展器、压缩器、5段参量均衡、自动混音台；

6）输出每通道：自动混音台、音箱管理器、限幅器、输出设置；

7）带回声消除，3路噪声抑制，2路反馈抑制；

8）串口支持中控平台可编程控制；

9）支持多个场景设置与调用，方便各种场合应用；

10）图形软件界面控制，直观方便控制DSP处理。

3.1.3 扩声系统

根据多功能厅的使用特点及功能需求，扩声系统应满足如下功能：

Ø 满足实时指挥的需求；

Ø 满足会议、讨论发言的需求

Ø 满足演示、讲座、培训的需求；

针对以上需求，本次在指挥中心大厅设置6只主音响，设4只辅助音响，用于中后场补声。提供清晰自然的语言扩声，满足指挥中心日常会议、远程会议、报告演示、教学演示的需要。

音频处理采用CS分布式系统的网络音频处理接口机，可以精确处理和还原各个通道的声音，具备AFC自动反馈抑制功能和AEC回声消除功能，保证互联互通时音频的清晰度，支持多个场景设置与调用，方便各种场合应用。

3.1.4 摄像系统

在指挥中心前方配置3台高清摄像机，对指挥中心正面进行拍摄，对重要的指挥调度工作进行特写拍摄，后方配置2台高清摄像机。对指挥中心进行全景进行拍摄。各个摄像机可以和会议系统联动起来实现会议摄像跟踪。

3.1.5 CS可视化分布式拼接与协作管理系统

本系统的基本构成是由高清输入输出接口机，音频接口机，触控端组成，在指挥中心的触控端可以实现对所有设备的管理控制，可以调取通讯室、值班室、情报室等节点的视频图像。同时在控制中心的总触控端也可以实现对应权限控制。具体功能如下：

Ø 实时预览会议室内摄像机拍摄的画面，同时可以对所有视频源进行管理分类，按权限划分。

Ø 控制指挥中心音量的大小，在触控屏上实时显示音量电平值。

Ø 控制摄像机的拍摄角度，包含上下左右移动，调焦，镜头远近和预制位，摄像头拍摄效果可同步显示在触屏端

Ø 所有输入和输出端盒子带有USB接口，支持KVM功能，实现操作端和服务主机在物理空间上的隔离确保设备数据的安全性，同时可以对操作端进行权限划分实现协作管理。

Ø 对显示系统的控制，控制LED拼接屏的开关机，可以支持画中画显示，画面叠加等，支持多组屏幕预设模式可一键联动。控制投影机开关和幕布的升降。

Ø 控制室内灯光的开关，可以对灯光进行模式编组，比如：视频会议模式，办公模式等，只需一键操控。

Ø 对室内环境的监测控制，监测室内温度，湿度，然后自动控制空调面板通风或降温等。

3.2指挥中心机房（一楼）

3.2.1机房环境监测系统

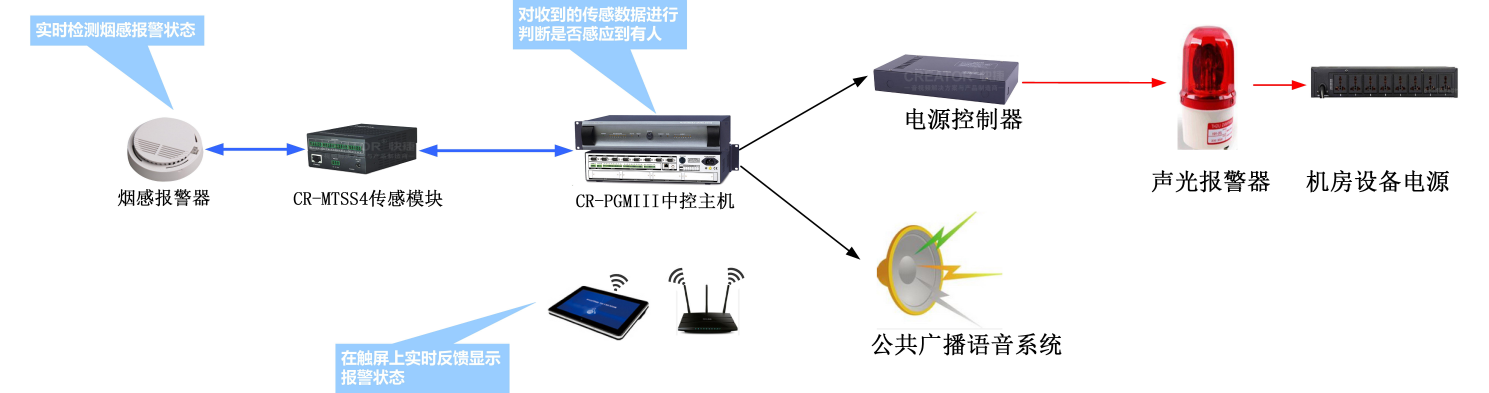

建议在机房内配置安装温湿度传感器，烟感等传感设备探测室内环境。安装门禁和红外感应，摄像头负责安保监测。声光报警器，电话等作为报警输出。配合CS分布式系统可以在触控端或值班显示屏上实时反馈当前机房的环境数据，同时可以监测到机房图像。如监测到数据异常可自动报警。

3.2.2 录播系统

录播系统建议采用CS分布式的媒体服务平台来作为录播设备，可以任意选择CS分布式系统的信号源进行录制，每台设备支持6路高清视频的并发录制，配置2TB硬盘存储空间并支持扩展，支持FTP数据备份。

3.2.3 CS可视化分布式拼接与协作管理系统

在指挥中心机房配置50寸触控一体机，用于对各个会议室的统一集中管理，并可以远程协助操控各个会议室内的设备。

另外配置一台服务器，用于对整个系统节点进行统一管理，对系统用户，权限，日志等进行管理，其功能：

Ø 对系统每个节点的信息配置管理并协调其工作，如：分辨率，IP地址，编码解码等。

Ø 对控制模块各个节点的接口配置，运行状态，报警日志进行管理。

Ø 对所有节点的运行状态进行实时监测和故障预警，维护记录等管理。

Ø 对系统用户和用户权限进行管理，用户身份验证，权限分级和细化，KVM权限管理

Ø 对用户操作日志，系统告警，系统安全日志管理，详细记录每个用户的操作记录。

Ø 支持用户预设模式，支持用户对系统配置的各种预设，若系统信号调用或配置混乱，可一键恢复到之前的某个预设点。

Ø 系统在线升级管理。

3.3首长指挥室（二楼）

3.3.1 显示系统

在首长指挥室设计采用2X3 LCD液晶拼墙作为显示屏，支持1080p显示。主要用于显示文字、图片、视频画面信号和远端视频信号。便于实时指挥、统一调度。

3.3.2 会议发言系统

在首长指挥室配置16台DIG系列会议代表单元，用于代表席位的讨论，在主席位配置2台DIG系列会议主席单元，用于主席位的会议讨论，主席单元具备会议优先权，所有会议单元除了支持发言讨论外，还可以投票表决，单元为电容触摸式按键，防水，寿命长，避免按键机械声，系统支持4种发言讨论模式（Normal，Free，Apply，FIFO），发言人数可选择1/2/4/6。

3.3.3 视频会议系统

在首长指挥室设计采用2台高清摄像机，配备远程视频会议系统，系统采用视频会议终端以及高清会议摄像机作为视频会议主要设备。主要在召开大型会议、远程视频会议时使用，可实现同时多个高清终端画面输入。

3.3.4 CS可视化分布式拼接与协作管理系统

本系统的基本构成是由高清输入输出接口机，音频接口机，无线触控端组成，在无线触控端可以实现对首长指挥室的所有设备的管理控制，在控制中心的总触控端也可以实现。具体功能如下：

Ø 实时预览会议室内摄像机拍摄的画面，同时可以对所有视频源进行管理分类，按权限划分。

Ø 控制首长指挥室内音量输出、输入大小，在触控屏上实时显示音量电平值。

Ø 控制摄像机的拍摄角度，包含上下左右移动，调焦，镜头远近和预制位，摄像头拍摄效果可同步显示在触屏端

Ø 对显示系统的控制，控制拼接屏的开关机电源，可以支持画中画显示，画面叠加等，支持多组屏幕预设模式可一键联动。

Ø 可对室内灯光进行模式编组控制，比如：会议模式，办公模式，指挥模式等，只需一键操控。

Ø 对室内环境的监测控制，监测室内温度，湿度，然后自动控制空调面板通风或降温等。

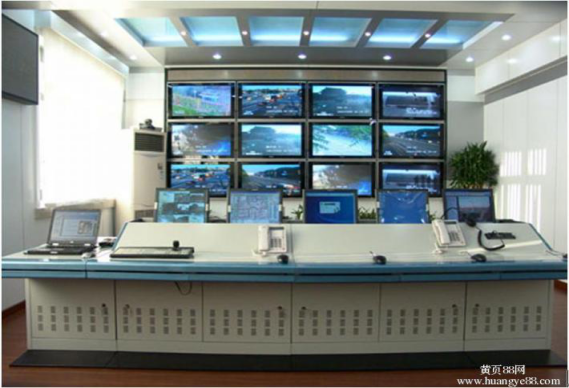

3.4作战值班室（一楼）

3.4.1 显示系统

在作战值班室正前方设计46英寸LCD（3×4）液晶拼墙作为显示屏，支持1080p显示。主要用于监视部队实时动态。配合CS可视化分布式拼接与协作管理系统，满足指挥中心图像和远程视频同时显示的需求。

3.4.2 视频会议系统

在作战值班室内配置2台鹅颈会议话筒、2台高清摄像机，配备远程视频会议系统，系统采用视频会议终端以及高清会议摄像机作为视频会议主要设备。实时指挥各单位训练、工作、生活。

3.4.3 录播系统

录播系统建议采用CS分布式的媒体服务平台来作为录播设备，可选择部队实时动态、紧急事件等进行录制，每台设备支持6路高清视频的并发录制，配置2TB硬盘存储空间并支持扩展，支持FTP数据备份。

3.4.4 CS可视化分布式拼接与协作管理系统

本系统的基本构成是由高清输入输出接口机，音频接口机，无线触控端组成，在无线触控端可以实现对作战值班室所有设备的管理控制，在控制中心的总触控端也可以实现。具体功能如下：

Ø 实时预览会议室内摄像机拍摄的画面，同时可以对所有视频源进行管理分类，按权限划分。

Ø 控制作战值班室内音量的大小，在触控屏上实时显示音量电平值。

Ø 控制摄像机的拍摄角度，包含上下左右移动，调焦，镜头远近和预制位，摄像头拍摄效果可同步显示在触屏端

Ø 对显示系统的控制，控制拼接屏的开关机电源，可以支持画中画显示，画面叠加等，支持多组屏幕预设模式可一键联动。控制投影机开关和幕布的升降。

Ø 控制室内灯光的开关，可以对灯光进行模式编组，比如：会议模式，演出模式，演讲模式等，只需一键操控。

Ø 对室内环境的监测控制，监测室内温度，湿度，然后自动控制空调面板通风或降温等。

3.5通信室（四楼）

3.5.1 显示系统

通信室的显示系统推荐使用投影机，150寸宽幕（16：9），通过通信室对场内、场外图像采集，能过网络传输至指挥中心，为指挥中心进行决策提供实时通信。可配合CS分布式系统可实现在面板对通信室设备进行控制。包括灯光、投影信号选择，开关，幕布升降停的控制。

3.5.2 会议系统

会议讨论推荐采用10台DIG全数字会议系统带触摸按键的单元，麦风拾音在20-30公分的范围满足会议拾音要求，采用触摸式按键，防水，避免按键机械噪声，易于清洁。支持会议摄像跟踪功能。

3.5.3 视频会议系统

在通信室设计采用2台高清摄像机，配备远程视频会议系统，系统采用视频会议终端以及高清会议摄像机作为视频会议主要设备。主要在内部召开小型会议以及远程视频会议时使用，可实现同时多个高清画面输入。

3.5.4 CS可视化分布式拼接与协作管理系统

本系统的基本构成是由高清输入输出接口机，音频接口机，无线触控端组成，在无线触控端可以实现对通信室所有设备的管理控制，也可在指挥中心的总触控端实现。具体功能如下：

Ø 实时预览会议室内摄像机拍摄的画面，同时可以对所有视频源进行管理分类，按权限划分。

Ø 控制通信室内音量输出、输入大小，在触控屏上实时显示音量电平值。

Ø 控制摄像机的拍摄角度，包含上下左右移动，调焦，镜头远近和预制位，摄像头拍摄效果可同步显示在触屏端

Ø 对显示系统的控制，控制LCD液晶屏的开关机，可以支持画中画显示，画面叠加等，支持多组屏幕预设模式可一键联动。

Ø 控制室内灯光的开关，可以对灯光进行模式编组，和设备电源控制。

Ø 对室内环境的监测控制，监测室内温度，湿度，然后自动控制空调面板通风或降温等。

3.6情报室（十三楼）

3.6.1 显示系统

情报室设计采用2X4 LCD液晶拼墙作为显示屏，主要用于显示文字、图片、视频画面、远端视频信等情报信号，为指挥决策提供重要情报信息。更好做出正确的判断。

3.6.2 会议发言系统

配置16台DIG系列会议代表单元，用于代表席位的讨论，在主席位配置1台DIG系列会议主席单元，用于主席位的会议讨论，主席单元具备会议优先权，所有会议单元除了支持发言讨论外，还可以投票表决，单元为电容触摸式按键，防水，寿命长，避免按键机械声，系统支持4种发言讨论模式（Normal，Free，Apply，FIFO），发言人数可选择1/2/4/6。

本次设计采用主音箱2只。4只吸顶音响作为辅助音箱。保证声像一致性。

3.6.3 视频会议系统

在情报室设计采用2台高清摄像机，配备远程视频会议系统，系统采用视频会议终端以及高清会议摄像机作为视频会议主要设备。在内部召会议以及远程视频会议时，不需要再外加独立的MCU服务器即可实现多方会议，可实现同时多个高清终端画面输入。

3.6.4 CS可视化分布式拼接与协作管理系统

本系统的基本构成是由高清输入输出接口机，音频接口机，无线触控端组成，在无线触控端可以实现对情报室所有设备的管理控制，在指挥中心的总触控端也可以实现。具体功能如下：

1、实时预览会议室内摄像机拍摄的画面，同时可以对所有视频源进行管理分类，按权限划分。

2、控制情报室内音量输出、输入大小，在触控屏上实时显示音量电平值。

3、控制摄像机的拍摄角度，包含上下左右移动，调焦，镜头远近和预制位，摄像头拍摄效果可同步显示在触屏端

4、对显示系统的控制，控制LCD液晶屏的开关机，可以支持画中画显示，画面叠加等，支持多组屏幕预设模式可一键联动。

5、控制室内灯光的开关，可以对灯光进行模式编组，和设备电源控制。

6、对室内环境的监测控制，监测室内温度，湿度，然后自动控制空调面板通风或降温等。
