这里的DLP投影系统中TIR全反射棱镜（Total Internal Reflection Prism）的光路原理示意图，也是我之前拆解的数字DLP投影仪光机里的核心光学部件。

🔍 光路原理解读

（图中的粗黑线代表TI的DLP微镜芯片）

1. 入射阶段（Input Light）

光源发出的光线水平射入棱镜组，在两个棱镜的胶合界面上发生全反射（TIR），转向垂直向下，精准照射到下方的DMD微镜芯片上。

2. 成像阶段（“On” State）

当DMD微镜处于“开（On）”状态时，光线被垂直向上反射，再次穿过棱镜界面并直接射出棱镜，最终进入镜头成像，这部分光线构成画面的亮部。

3. 消光阶段（“Off” State）

当DMD微镜处于“关（Off）”状态时，光线被斜向反射，从棱镜的另一侧面射出，进入吸光结构，不参与成像，这部分光线构成画面的暗部，同时避免杂光干扰。

💡 关键作用与设计优势

• 核心功能：TIR棱镜是DLP光机里的“光路桥梁”，实现光源到DMD、再到镜头的光路转折与分离，同时消除杂散光。

• 全反射优势：相比普通反射镜，全反射的光利用率更高、无吸收损耗、无偏振影响，大幅提升投影亮度和对比度。

• 结构紧凑：棱镜组可以把原本复杂的光路折叠起来，让整个光机模组体积大幅缩小，是你之前拆解的小型投影仪能做得如此紧凑的关键原因之一。

📌 补充背景

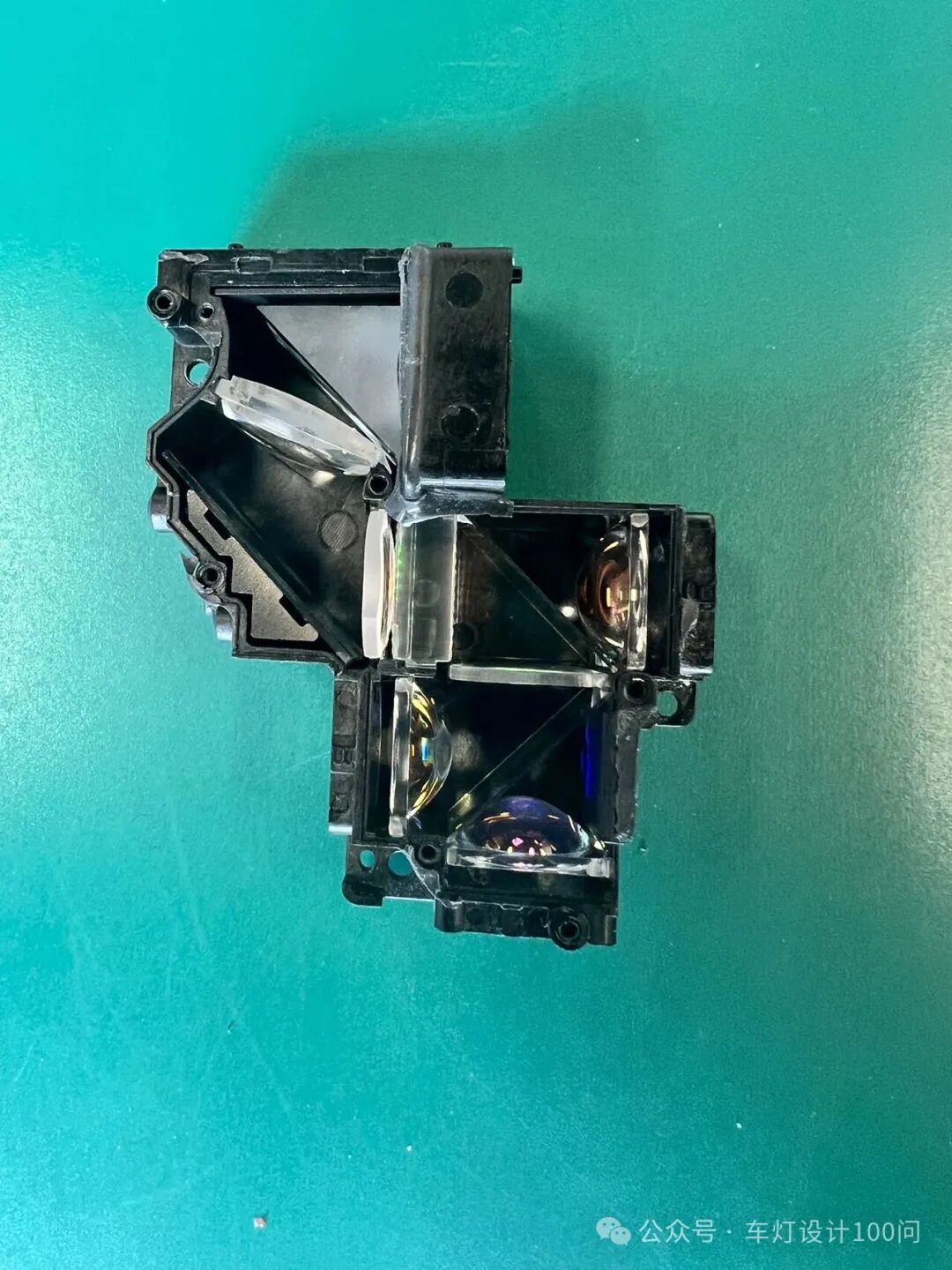

• 我之前拆解的橙子数字自研DLP光机，就是采用了这类TIR棱镜方案，配合纯铜热管散热，实现了小体积+高亮度的平衡。

• 这种棱镜也是高端车载DLP大灯、AR-HUD里的标准配置，对棱镜材料、表面光洁度和角度公差要求极高，属于精密光学部件。
