在车载显示与交互的演进之路上，我们站在一个十字路口。一边是追求更大视场角、更远虚像距离、更深沉浸感的用户体验“引力”；另一边是仪表台后方寸之间，对体积、散热与成本的严酷物理“约束”。传统显示技术在此拉锯战中渐显疲态，工程师们需要一种范式级的突破。

激光束扫描（LBS）技术，正是在此背景下，带着革命性的物理禀赋与一系列令人敬畏的工程挑战，闯入战场。它许诺了一个近乎理想的未来：摆脱屏幕的束缚，以光为笔，在空中作画。其理论上无限的对比度、极致的色彩、先天的“景深自由”以及微型化潜力，使其成为解决AR-HUD光学设计根本矛盾的最优解候选。

本文旨在为工程师呈现LBS技术的完整内核、真实张力与攻坚路径。我们将拆解其光、机、电、算的耦合逻辑，直面其从“原理可行”到“量产可靠”之间的每一道沟壑。这不仅仅是一项显示技术的探讨，更是一次关于如何将前沿科学，锻造成坚固工业产品的系统性思考。

激光扫描投影（LBS）技术即Laser Beam Scanning，是一种“MEMS微激光投影”方案。是将RGB三基色激光模组与微机电系统（Micro-Electro-MechanicalSystems，MEMS）结合的投影显示技术方案。简单来看，LBS光机通过使用MEMS振镜精确地控制光源激光束的反射方向，使每束激光反射到特定位置，在成像媒介上形成单个像素点。由于MEMS振镜的速度很快，因而LBS光机可以满足人眼的视觉暂留效应，在成像媒介上快速打点，最终形成人眼可感知的图像。

激光束扫描（LBS，或称MEMS LBS）显示系统的工作原理，本质上是“用高速移动的激光点，精准绘制出一幅完整图像”。其工作流程是一个精密的光、机、电协同过程，核心在于光束的生成、调制与二维扫描。具体原理可拆解如下：

激光生成与合成： 系统始于RGB三色激光器，分别发射出高纯度、窄带宽的红、绿、蓝三基色激光。这是优异色彩表现（广色域）的源头。

光束塑形与合束： 三束激光首先通过光学透镜组进行准直（将发散光变为平行光），随后利用二向色镜等合光元件，将三束光精确合成为一束彩色激光。此光束已携带了最基本的颜色信息，但尚未被图像调制。

光束的二维扫描（核心环节）： 合束后的激光入射到系统的核心执行器——MEMS振镜上。这是一面基于微机电系统技术制造的微型反射镜，其镜面可在驱动下进行高频、精密的偏转。

扫描控制：控制系统根据待显示图像的像素矩阵，生成同步的两路驱动信号。一路驱动MEMS镜面沿水平方向（行扫）高速谐振摆动，另一路驱动其沿垂直方向（场扫）慢速线性偏转。二者叠加，使反射出的激光束在二维平面上快速、逐行地扫描出一个矩形区域。

像素调制：在扫描的同时，系统根据每个目标像素点的颜色和亮度信息，实时、同步地调制RGB三色激光器的发光强度。这意味着，当光束扫描到屏幕的某个位置时，其颜色和亮度恰好就是该位置像素所需的值。

最终成像： 经MEMS振镜反射并完成扫描调制的激光束，被投射出去。其最终成像方式有两种主要路径：

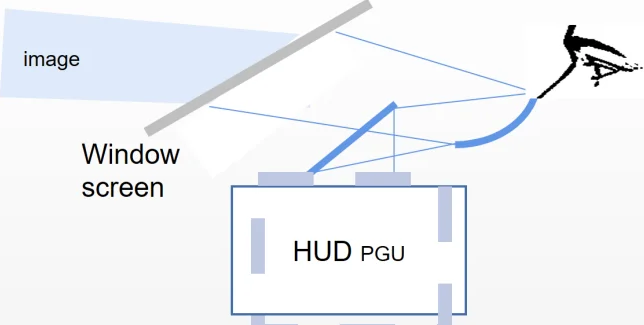

直接投影：光束直接投射到屏幕（如墙面、幕布）或HUD的挡风玻璃上，利用人眼的视觉暂留效应，将高速扫描的激光点融合为一幅完整的图像。

波导耦合（用于AR眼镜等）：在增强现实等近眼设备中，扫描光束会被耦合进波导片中，在波导内经全反射传输，最终在特定位置“释放”出来，投射到人眼视网膜上，实现虚拟图像与真实世界的叠加。

LBS成像原理，图源睿维视

总结来说，LBS的工作原理是：通过实时调制激光的强度来定义像素的颜色与亮度，并借助高速振镜控制光束的指向来定义像素的位置，二者在时间与空间上精确同步，从而“绘制”出整幅画面。 MEMS振镜作为光束的“执笔手”，其速度与精度直接决定了系统的分辨率与刷新率。

1）LBS技术主要优势

体积紧凑，光路设计灵活： LBS采用微型MEMS振镜进行扫描成像，无需DLP等传统技术所需的复杂中继透镜组和均光系统。其核心光机本质上由激光器与微镜构成，物理结构极为简化，为产品小型化提供了根本优势。同时，由于采用扫描成像原理，LBS没有固定的物理成像面，可实现“景深自由”，在不同距离与曲面上都能清晰成像，应用场景适应性更强。

能效高，功耗潜力大：LBS的显示模式为“按需点亮”，MEMS振镜引导激光束仅照亮屏幕上需要显示像素的点，而非像LCD那样需要整个背光板常亮，或像DLP那样需要DMD芯片所有微镜持续工作。这种像素级的能量投送方式，避免了无效的区域光损耗，理论上具有更高的光能利用率，尤其在显示暗场画面时节能优势显著。

原生对比度极高： 激光器可瞬时开关，实现理论上无限的开关比。在显示黑色时，激光可完全关闭，实现真正的纯黑，而非通过液晶扭转或微镜偏转来阻挡光路。这使得LBS在亮部和暗部之间能实现更大的动态范围，从而带来极为深邃、层次分明的画面。

色域广阔，色彩纯净：激光光源光谱线宽极窄，色纯度极高。其红、绿、蓝三基色在色度图上构成的色域三角形面积远大于LED背光或灯泡光源，可轻松覆盖乃至超越Rec. 2020等广色域标准。这使得LBS能够显示更丰富、更饱和的颜色，色彩过渡更为自然细腻。

2) LBS技术主要劣势与挑战

散斑效应：激光的高度相干性，使其在照射到粗糙表面（如幕布或挡风玻璃）时，各散射子波会发生干涉，形成随机分布的明暗颗粒状图样，即“散斑”。这会严重降低图像的清晰度和质感，形成“毛玻璃”观感。消除散斑需要增加光源的时间或空间相干性，常用方法包括使用振动扩散片、多模激光器或特殊荧光材料，但这些方案往往会增加系统复杂度和成本，并可能损失部分亮度或色域。

扫描畸变与非线性：MEMS微镜的扫描轨迹（特别是谐振轴）呈正弦曲线，而非理想的线性匀速扫描。这会导致图像产生几何畸变（如图像边缘拉伸或压缩）和亮度不均匀（扫描速度变化导致像素停留时间不同）。此外，不同波长的激光存在色散，可能在边缘产生色彩分离。必须通过精密的传感器反馈和实时图像几何校正算法来补偿，增加了系统复杂度。

高分辨率与高刷新率实现困难：图像分辨率直接由扫描频率和精度决定。要达到全高清（1920x1080）分辨率，MEMS微镜的谐振频率需达到40kHz以上，同时需保持极高的角位置精度和稳定性。这对MEMS的设计、材料和制造工艺提出了极限挑战。在高分辨率下维持高刷新率（如60Hz），进一步加剧了扫描系统的负担，成为提升画质的主要瓶颈。

色彩与功率的温度敏感性：激光器的输出波长和功率对温度极为敏感。尤其是红、绿激光二极管，其波长会随温度漂移，导致显示色温变化；输出功率也会衰减，影响亮度和白场平衡。在车载等宽温（-40℃~85℃）环境下，必须设计精密的热管理系统和闭环光功率/波长控制电路，这显著增加了系统的复杂性和成本。

LBS在不同领域具有多种应用。在AR和VR领域，LBS系统可以实现小巧轻便的设计，为用户带来沉浸式视觉体验；在三维扫描和成像领域，LBS能生成对象或环境的详细三维模型，可用于工业设计、文化遗产保护等；在激光雷达感知方面，LBS被用于扫描测量距离并创建周围环境的详细三维地图；此外，由于成像对比度更高、色彩表现更佳，LBS在影院、大型室外显示也能得到应用。值得注意的是在车载HUD领域，LBS主要瞄准下一代AR-HUD。

LBS为HUD的小型化与可靠性设计提供了新颖的解决方案，但其自身在成本、环境适应性和可靠性方面尚未完全成熟。因此，尽管技术原型备受关注，但截至目前，尚未有基于LBS的HUD实现大规模量产上车。其核心挑战在于，如何在不显著增加系统复杂度和成本的前提下，解决上述工程难题，最终满足车规级量产对性能、可靠性与成本的综合要求。
