揭秘COB显示屏:凭啥成为高端显示“顶流”?

中国投影网投影资讯  中国投影网  2025-7-7 21:32:27  编辑:巧乐滋  [ ]

在商业展厅、演艺舞台、指挥中心等高端场景,传统LED显示屏的痛点正在被COB技术彻底终结!

无需支架焊点的芯片直装工艺,让COB显示屏拥有:

✅ 军工级可靠性:7x24小时运行不死灯

✅ 极限散热性能:拒绝色衰,亮度翻倍

✅ 防撞防水表面:硬物刮擦直接水洗

✅ 影院级画质:P0.4超微距无颗粒感

我们来对 COB(Chip on Board)显示屏进行一次深入、全面的详细介绍,涵盖其技术原理、核心优势、制造工艺、应用场景、市场现状以及未来发展趋势。

COB显示屏:定义与核心理念

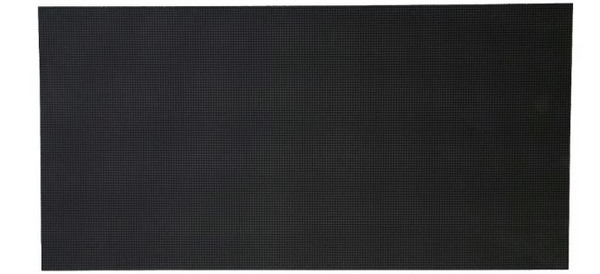

COB显示屏是一种采用 “板上芯片”集成封装技术的LED显示屏。其核心在于摒弃了传统SMD(Surface Mounted Device,表贴器件)LED显示屏中单个灯珠的独立支架和封装形式,而是将 微小的LED发光芯片(Die)直接固晶、焊接(键合)并封装在印刷电路板(PCB)的基板上,形成一个完整的、表面覆盖着封装材料的显示单元模组。

COB倒装工艺 高稳定性

一、 技术原理与制造工艺

1.  核心步骤: 🔹固晶 (Die Bonding):将LED芯片(通常是微米级尺寸的RGB芯片)通过高精度设备精确地放置到PCB基板预设的焊盘位置上。PCB基板通常是特殊设计的,带有驱动电路和焊盘。

🔹键合 (Wire Bonding): 使用极细的金线或铜线,通过热压或超声焊接的方式,将LED芯片的电极与PCB基板上的对应焊盘连接起来,形成电气通路。这是非常精细且关键的步骤。

🔹封装 (Encapsulation/Molding): 这是COB技术的核心环节。在完成固晶和键合的PCB基板上,覆盖一层透明的封装材料(常用的是改性环氧树脂或有机硅胶)。这层材料起到多重作用:

🔸保护: 将脆弱的LED芯片和金线完全包裹保护起来,隔绝氧气、湿气、灰尘和物理冲击。

🔸光学: 作为透镜,影响光的提取效率和光场分布(配光)。

🔸结构:形成一个坚固、光滑、连续的平面。

🔹表面处理:封装层表面通常会进行哑光或低反光处理,以减少环境光反射,提升观看舒适度和对比度。同时,表面需要具备一定的硬度和耐磨性。

🔹测试与分选: 对封装好的模组进行光电性能测试(亮度、波长、电压等)和分选,确保一致性。

🔹模组组装与整屏拼接: 将测试合格的COB模组组装成显示单元箱体,再根据项目需求将箱体拼接成最终的大屏幕

2.  与传统SMD工艺的关键区别:

🔹SMD: LED芯片先被封装成带有塑料支架的独立灯珠(一个灯珠包含R/G/B三个芯片或单色芯片),然后将这些灯珠通过回流焊工艺贴装到PCB板上。灯珠是点状、凸起的。

🔹COB: 裸芯片直接绑定在PCB上,然后整体覆盖封装材料。最终显示表面是连续、平整的面。

二、 COB显示屏的核心优势 (深度解析)

1.  超凡的可靠性与稳定性:

🔹根源:消除了SMD工艺中数以百万计的微小焊点(每个灯珠有2-4个焊点)。这些焊点是SMD屏最常见的失效点(虚焊、冷焊、震动脱落)。

🔹保护:整体封装层像一层坚固的“盔甲”,有效抵御:

🔸物理冲击:手指按压、硬物磕碰、安装维护时的意外触碰。

🔸环境侵蚀:灰尘、潮气、盐雾、甚至化学气体(取决于封装材料和工艺)。

🔸静电放电 (ESD): 封装层提供良好的绝缘和静电泄放路径。

🔹结果: 极低的死灯率(通常小于10PPM),超长的使用寿命(>100,000小时),显著减少维护成本和停机时间,尤其适合7x24小时运行的关键场所。

2.  卓越的散热性能:

🔹热路径短: LED芯片产生的热量直接通过键合线、固晶材料和PCB基板传导出去。COB通常使用高导热系数的金属基板(如铝基板)或覆铜陶瓷基板(如铜基板),并设计有优化的散热结构(散热鳍片、热管等)。

🔹封装材料导热: 现代封装胶体也具有较好的导热性,辅助散热。

🔹结果:

显著降低LED芯片的工作结温(Tj)。

减缓光衰,保持亮度和色彩长期稳定。

允许屏幕在更高亮度下稳定工作。

提升整体系统可靠性(高温是电子器件的主要杀手)。

高清显示效果

3.  强大的物理防护性:

🔹表面坚固: 一体化的封装层表面硬度高(通常可达4H铅笔硬度以上),耐磨、耐刮擦。

🔹无缝平整: 整个显示面是一个连续的平面,无缝隙、无突出物。

🔹高防护等级:容易实现高IP防护等级(如IP54防尘防溅水,IP65防尘防低压喷水),适应舞台烟雾、控制室粉尘、户外溅水等环境。

🔹结果:运输、安装、清洁(可直接湿布擦拭甚至水洗)、日常使用中抗损坏能力极强,维护简单。

抗摩尔纹处理

4.  顶级的视觉表现力:

🔹超微间距:COB技术是实现P1.0以下(如P0.9, P0.7, P0.4)甚至更小像素间距的最主流和最成熟的技术,轻松满足4K/8K超高清显示需求,近距离观看无颗粒感。

🔹超高对比度:采用黑色基板(Black PCB)和深色/吸光封装材料,有效降低屏幕底色亮度,呈现更纯净的黑色和更鲜艳的色彩,HDR效果出众。

🔹超宽视角:接近180度的水平/垂直视角,侧面观看色彩和亮度衰减极小。

🔹优异的色彩均匀性: 无SMD支架的反光干扰,整屏墨色一致性(底色)和色彩均匀性极佳。

🔹低反射/哑光表面:有效抑制环境光反射,画面更清晰通透,减轻观看疲劳。

🔹无摩尔纹:平整的表面避免了与相机感光元件之间产生的干涉条纹(摩尔纹),是广电拍摄的理想选择。

🔹高刷新率与高灰阶: 良好的散热和电路设计支持高刷新率(3840Hz+)和高位深灰阶(16bit+),呈现极其流畅、无闪烁、无拖影的动态画面,色彩过渡细腻平滑。

🔹观看舒适性: 光线柔和,无像素点刺眼感(“无颗粒晶格”),长时间观看更舒适。

超薄轻巧设计

三、 应用场景

COB显示屏凭借其综合优势,尤其适用于对画质、可靠性、耐用性要求极高的高端和专业应用领域:

1.  高端商业显示:

🔸奢侈品零售店、品牌旗舰店、展厅、博物馆: 超高清画质展示细节,哑光表面抵抗店内强光,坚固表面应对人流触碰,高端形象匹配。

🔸广告传媒: 高端场所的广告大屏,要求长期稳定运行和震撼视觉效果。

2.  专业广电与演艺:

🔸电视台演播室、虚拟拍摄(XR Stage): 无摩尔纹、高刷新率、色彩精准是摄像机拍摄(尤其是特写镜头)的刚需。

🔸演唱会、剧院、大型晚会舞台: 高亮度、高可靠性、抗舞台环境(震动、烟雾)、超强视觉冲击力。

🔸电影院(替代投影): 超高对比度、HDR效果。

3. 关键任务控制中心:

🔸指挥调度中心(公安、交通、应急、能源、航天): 7x24小时不间断运行,超高可靠性,信息清晰无误,操作员长时间观看舒适。

🔸金融交易大厅: 实时数据密集显示,稳定性压倒一切。

🔸安防监控中心: 清晰显示海量监控画面细节。

4.  高端会议与教育:

🔸高端会议室、董事会会议室: 超高清显示文档、数据、视频会议,外观精致,观看舒适。

🔸模拟仿真、设计评审: 对色彩准确性和细节还原要求极高。

5.  其他特殊环境:

🔸半户外/有防护的户外: 依靠高IP等级抵御一定程度的风雨灰尘。

🔸高洁净度环境(如实验室、医院): 无缝平整表面易于清洁消毒。

应用场景

四、 市场现状与发展趋势

1.  现状:

🔹技术领导者:COB是目前实现超小间距(P1.2以下)LED显示屏的主流和领先技术,在高端市场占据越来越重要的份额。

🔹主要玩家: 国内外主流LED显示屏厂商(如利亚德、洲明、艾比森、雷曼、希达电子、索尼、三星等)均已布局并大力推广COB产品线。

🔹成本:相比传统SMD,COB的制造成本(尤其是前期设备和材料成本)仍然较高,导致终端售价更高。但随着技术成熟和规模效应,成本正在持续下降。

🔹良率与一致性:制造工艺复杂,对材料、设备精度和制程管控要求极高,良率和显示一致性是核心挑战,也是厂商技术实力的体现。

2.  发展趋势:

🔹像素间距持续微缩:向P0.4、P0.3甚至更小间距发展,追求更极致的视觉体验。

🔹Mini/Micro LED COB:COB是承载Mini LED(芯片尺寸100-300微米)和未来Micro LED(芯片尺寸<100微米)芯片进行直显的关键技术平台。随着Mini LED芯片的成熟和成本下降,Mini LED COB将成为高端市场的主力军。

🔹性能持续提升:追求更高亮度、更高对比度(局部调光技术)、更高刷新率、更宽色域(Rec.2020)、更低的功耗。

🔹成本优化与普及:制造工艺改进、材料创新、规模扩大将推动成本进一步下降,使COB技术向更广阔的中高端市场渗透。

🔹集成化与智能化:集成更多功能(如触控、传感器、前维护系统)和智能化控制。

🔹应用场景拓展:随着成本下降和性能提升,进入更多细分领域,如高端家庭影院、创意显示等。

五、 总结

COB显示屏代表了当前LED直显领域的最先进技术方向之一。它通过革命性的集成封装技术,将裸芯片直接绑定并整体封装在PCB基板上,从根本上解决了传统SMD LED显示屏在可靠性、防护性、散热性等方面的痛点,并带来了超高清画质、超宽视角、超高对比度、低反光、无摩尔纹等顶级的视觉体验和优异的观看舒适度。

虽然目前成本相对较高且制造工艺复杂,但其无与伦比的综合性能使其成为商业展示、广电演艺、指挥控制等高端专业应用场合的首选甚至必备方案。随着技术的持续进步(特别是Mini/Micro LED的融合)和成本的不断优化,COB显示屏将继续引领小间距LED显示的发展潮流,市场前景极为广阔。它不仅仅是一种显示屏,更是高端视觉解决方案的基石。
