超紧凑多屏拼接 十五屏播放主机杰和科技G1568

中国投影网投影资讯  杰和科技  2020-7-29 10:37:56  编辑:晨阳  [ ]

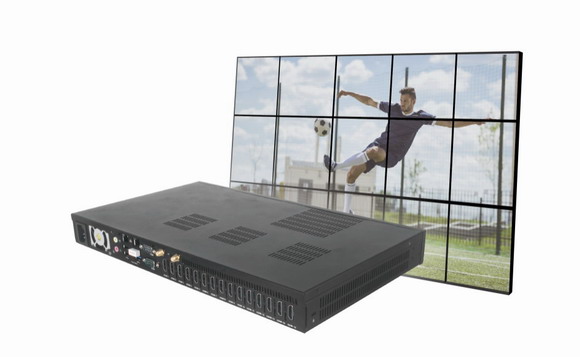

在杰和科技近期发布的嵌入式数字标牌系列产品中,支持十五屏高清视频输出的杰和G1568尤为引人注目。4.3cm的厚度,40cm*23cm的机壳;无需分屏器、高清混合矩阵,就能单机完成15块LCD屏幕的输出和拼接。在商用显示行业内,是难以想象的。如果真如产品描述,可以做到屏幕直连即可输出画面,那么,凭借紧凑的产品尺寸设计,多屏拼接墙方案将能够覆盖更多的场景,为更广泛的拼接屏应用提供技术基础。

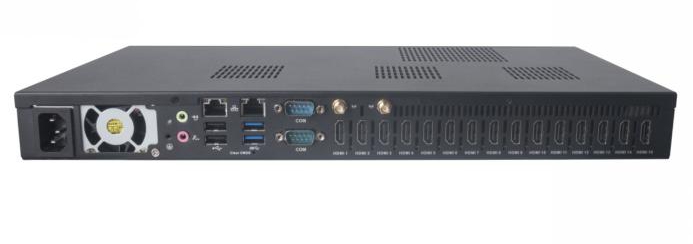

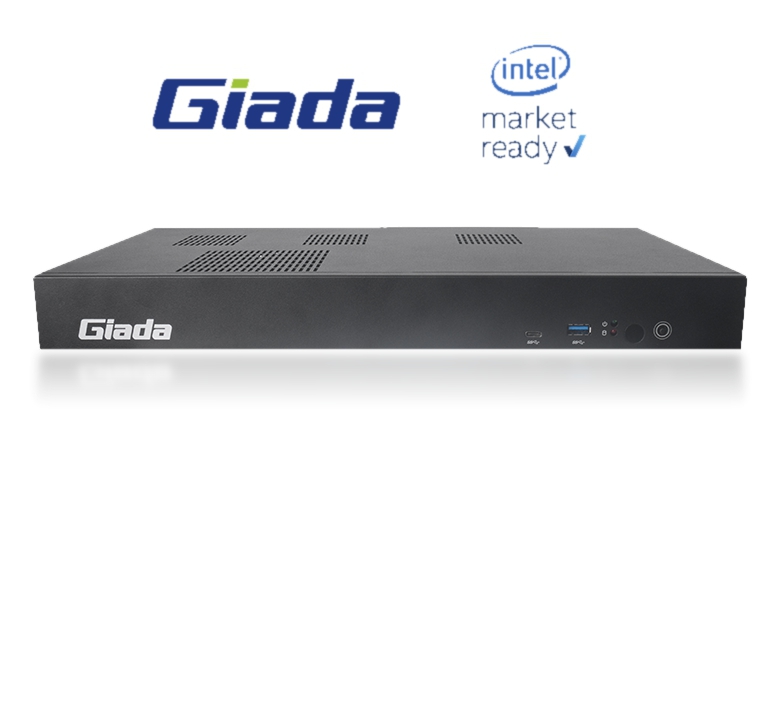

拿到杰和G1568整机,重量上让人有些意外,拙朴的全金属机壳没有比家用主机轻很多,对于复杂的安放环境,外壳拥有良好的承重能力;可以看到所有的折弯和卷边,都进行了倒角,不会有刮手和锋利的感觉;在按钮和接口的外观上,杰和G1568延续了杰和科技数字标牌产品一贯的高品质要求,孔位、丝印、按钮的质量要求都非常考究,力求精确和平整;背部的15个HDMI输出接口标准统一,表面镀层十分亮眼,隐约嗅到一股“黑科技”的味道。

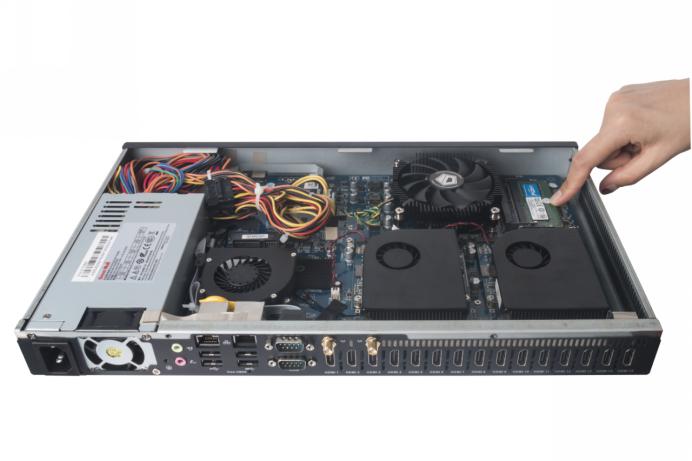

杰和G1568面向的客户多为系统集成商和屏幕生产厂商,杰和G1568没有选择常规板贴CPU的方式设计这款嵌入式产品,而选择了预留CPU插槽的形式。如此设计的优势在于,客户可以根据具体方案的不同,灵活选择满足需求的Intel第八代CPU;另外,相比于嵌入式方案板贴的U系列CPU,桌面级的CPU处理性能会有显著的提升。因为整机的机身在同类设备中已经非常紧凑,出于散热和运行稳定性的考虑,允许接入CPU的TDP最大设定在65W,在测试中已能够兼容Intel® Core™ i3-8100/i5-8400T/i5-8400等多款CPU,满足多屏拼接应用场景下的需求。

常规分屏方案多采用分屏器、矩阵或者接入FGPA卡,对画面进行点对点的输出处理,达到每个屏幕都具有高清分辨率的效果。这种方案下大部分的视频信号分配和处理都由控制器完成。控制器的尺寸普遍接近工控机箱,用于监控机房尚可,但对于寸土寸金的商用场景,若想要输出高质量的画面,且不影响店面的外观就难以双全;而分屏器方案则是将一路视频输出信号分割为多个部分,仅能做到屏幕的分割放大,且随放大的比例增加,单个屏幕的分辨率会出现明显的下降。

杰和G1568是如何做到整机仅有17寸显示器大小,并能保证高分辨率画面输出的呢?

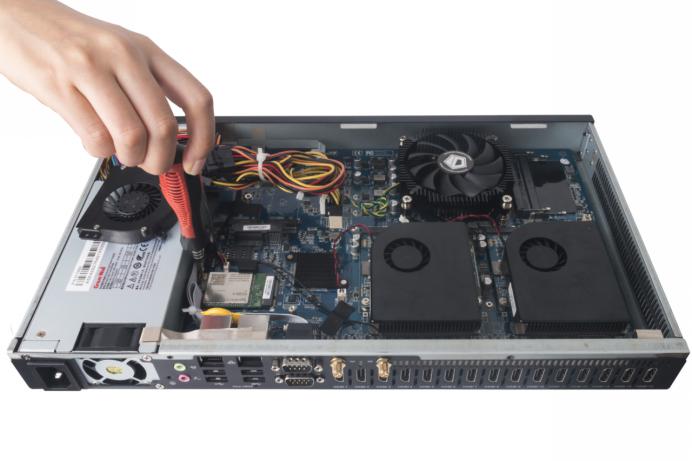

查阅规格书可以了解到,杰和G1568内置了2张AMD E8860显卡。E8860 作为AMD首款采用GCN架构的嵌入式GPU产品,MXM接口Type A版本的E8860突出了嵌入式产品轻量化的设计理念,在使用配套散热风扇套件的情况下,尺寸也仅有PCIe接口显卡的一半,这让杰和G1568有机会拥有4.3cm厚度的超紧凑外观;E8860在50W的设计功耗下,能够提供768GFLOPS的单精度浮点能力,“吃得少,干得多”;最为重要的,AMD E8860拥有6个视频显示接口同时输出的能力,纵观桌面级显卡,能够做到6个视频输出的屈指可数,双显卡交火,达到12块屏幕单屏4K分辨率输出;辅以AMD的eyefinity宽域技术,屏幕间的拼接表现更加出众。

细心的朋友可能注意到,杰和G1568拥有同时输出15块屏幕的能力,那么剩下的三个视频信号是从哪里来的呢?答案是核心显卡。将核心集成显卡的冗余充分利用,挑战业内单机源生视频显示输出数量的极限。

性能与技术上的深度融合,带来的不仅是震撼的拼接效果。杰和G1568内置了EDID屏幕识别技术,可以对支持该功能的显示器进行快速的系统识别。在使用中,只需要用视频数据线将G1568与屏幕连接,就可以即时获得拼接完成的画面。在显示器出现问题时,断电G1568并拔出接入的显示器,再次上电时系统就会对已接入的显示重新进行布局,不会影响画面的完整性。

小结
    作为一款专为多屏拼接打造高性能主机,杰和G1568拥有驱动15块4K屏幕并完美拼接的强大能力;超紧凑的机身设计更是让多屏拼接的应用大范围扩展,在行业内拥有其难以替代的地位。综合外观和易用性方面的优秀设计,相信能够为多屏拼接方案带来新的火花。

免责声明:本文图文素材来源于杰和科技,本文仅代表作者个人观点,本站不作任何保证和承诺,若有任何疑问,请与本文作者或提供稿件商家联系。如涉及到侵权,请联系我们及时删除。
