缓冲时间值对美乐威NDI解码器延时影响测试

中国投影网图形处理器资讯  来源:美乐威  2020-3-4 17:19:54  编辑:巧乐滋  [ ]

背景

用户在选择用网络传输视频时,传输延迟往往是他们非常关心的数据。集成商在探究如何降低视频传输延时,往往专注于网络本身和视频编码的优化,容易忽略视频解码和播出也是整个视频传输过程中非常重要的环节。本文重点讲述了通过调节美乐威NDI®解码器端的解码缓冲(buffer duration)可以明显降低网络传输过程中的延迟。

【测试使用设备】

硬件设备:

(1)视频信号源:企鹅极光盒子(1080p60)

(2)硬件编码设备:Pro Convert HDMI 4K Plus编码器(固件版本V1.0.567)

(3)硬件解码设备:Pro Convert for NDI® to HDMI解码器(固件版本V1.0.571)

(4)显示器:两台DELL E2214Hv(下文分别称为显示器1和显示器 2)

(5)交换机:新华三 Aoiynk S1208D



【测试方案

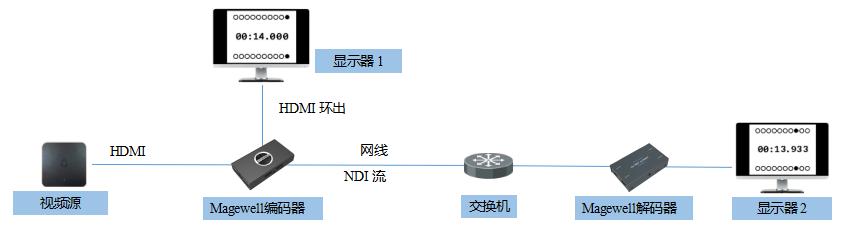

设备搭建如下图:



我们通过Magewell Pro Convert HDMI 4K Plus编码器(下文简称“美乐威NDI®编码器”)对视频源编码,通过NDI®协议传输到局域网;同时利用这款美乐威NDI®编码器上的环路输出接口连接显示器1,因环路输出不经过任何系统处理,且本测试使用的显示器不带操作系统,故其显示的画面可视为视频源本身,用于和解码显示的画面做对比。
解码端使用的Magewell Pro Convert for NDI® to HDMI(下文简称“美乐威NDI®解码器”)也连接到相同的局域网,解码后的画面通过HDMI接口输出到显示器2显示。



为了测试目的,我们特地制作了可以用于秒表计时的视频。通过记录并对比视频源(显示器1)中的秒表显示时间和解码端(显示器2)显示的时间,可以获得从视频编码到最终完成解码显示需要的时间,即为视频传输延迟。
在搭建完以上测试环境后,我们登录美乐威解码器的Web UI(用户可通过多种方式来访问Pro Convert系列产品的Web UI,详情见http://cn.magewell.com/kb/005030002/detail),在数据流页面手动添加通道,即在“预设”中点击“添加”即可选择不同传输协议,在弹出界面“缓冲时间”中输入缓冲时间值。此外还可以自动获取NDI®数据流通道,在 “NDI®数据源”的“缓冲时间”中输入缓冲时间值进行统一设置,我们尝试不同的数值(20ms至120ms,每隔10ms变化一次),并记录测试结果如下。




【测试结果】

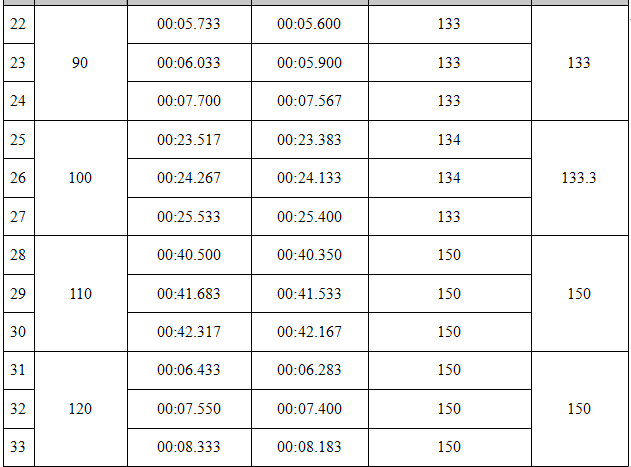

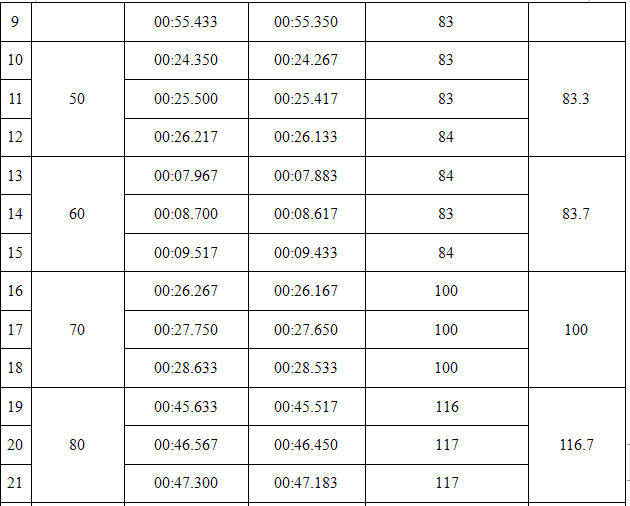

通过整理,我们得到以下表格:



【测试结论】

在相同的网络环境和视频编码下,视频的网络传输延迟和解码端的缓冲设置有直接关系。缓冲设置的越小,整体的传输延迟越小。需要注意的是,交换机和显示器的选择也会影响测试效果,具体内容推荐阅读《交换机、显示器类型对Pro Convert延时影响测试》。


关于美乐威
MAGEWELL(南京美乐威电子科技有限公司)是一家位于中国南京的科技创新型企业,公司成立于2011年。

公司围绕音视频采集、编码和传输三大核心技术推出了采集、编码、播出和转换四大产品系列,是专业音视频设备的设计研发型企业。

公司的产品服务于专业广播电视、专业视听等领域,并广泛应用于视频会议、体育直播、医疗影像、教育培训等众多垂直行业。
联系美乐威
电话:15365077036

QQ:800068696

微信:magewellsupport
