前言

虽然疫情拐点时间还未明朗，部分行业仍处于停休状态，社会前进的脚步仿佛慢了下来，但大视早已以崭新的奋斗姿态投入到新一年的工作中。
复工第一日，大视总经理便直言：疫情也是一种机会，现在将加倍的精力投入到研发中，也许会有更好的研发成果。

图源自大视总经理朋友圈

市场总监也紧抓时间，利用这段时间为销售和技术支持带来音视频行业的专业培训。

图源自大视内部群

趁此机会，小编也去报名参加，好好地学习了一番。上周培训的主题是“怎样算视频带宽？”，其中涉及了带宽的理论知识以及视频带宽计算方法。小编觉得这个知识还挺有趣的，所以在周末消化、整理了一下，准备从下面三个问题入手，给大家分享一下我学到的“带宽”小知识。

视频带宽是什么？
视频带宽怎么计算？
专业音视频带宽参数重要吗？

1.视频带宽是什么？

带宽应用的领域非常广泛，但在数字通信领域，带宽是指单位时间能通过链路的数据量，反映通信速度的快慢或通信信道容量的大小。数字视频带宽即单位时间内能通过视频信号的数据量。

脱离抽象的概念，小编是这样理解的：数字视频的传输好比运货，“视频信号”就是仓库里的货物，决定了“仓库”的大小；而“视频带宽”就是单次运输的货物量，决定了运输通道的宽窄。如果运输通道足够宽，那么货物运输就会顺畅，反之，货物运送就会受阻。

2.视频带宽怎么计算？

我们先来看看公式：
总带宽：总行数x总列数x刷新率x每像素bit数
有效带宽：实际显示的视频/图像的行数与列数乘积x刷新率x每像素bit数

举个例子：
    1080P@60Hz视频传输中，有效列数是1920，而总列数（有效列数+空白列数）是2200；有效行数是1080，而总行数（有效行数+空白行数）是1125。
    总带宽：
    2200x1125x60x24=3,564,000,000=3.564Gbit/s
    有效带宽：
    1980x1080x60x24=2,985,984,000=2.98Gbit/s

“总带宽”和“有效带宽”有什么区别呢？
因为视频传输并不是一口气把图像运走，而是会一边传输一边休息（休息就会形成空白行blank），总带宽会将blank计算在内，所以总带宽数值比较大，因此相匹配的运输通道会宽一点。而有效带宽不计算空白行，所以有效数值会比较小，因此相匹配的运输通道会窄一点。

3.专业音视频带宽参数重要吗？

重要！重要！重要！
    以下两段文字需熟读并背诵！
    因为信号的带宽大于系统的带宽，则信号通过此系统时，就会损失许多重要成分而产生较大失真；若信号的带宽远小于系统的带宽，信号便可顺利通过。
    结合本行业来说，无论是拼接还是融合处理器，他们的处理能力往往和其支持的最大带宽有直接关联。同理也适用于系统的传输器及线材的选取。

举个例子：

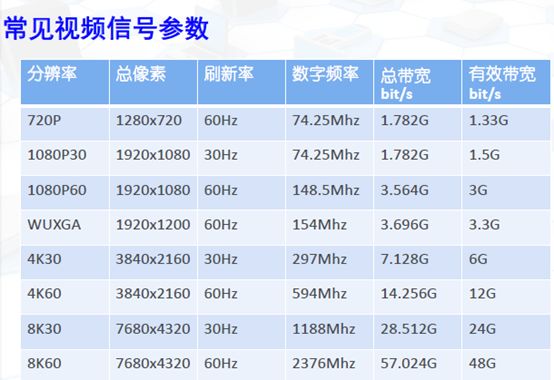

大视HDMI 4K60输入卡最高支持600Mhz数字频率，最高14.4Gbps处理带宽，为满带宽（参见下方常见视频信号参数），即可支持任何4K60以内的信号，且保证信号无损输入。
