荧光粉激光放映机:获得符合DCI标准正确颜色的两个关键奥秘

中国投影网投影机资讯  来源:中国投影网  2018-4-25 14:41:24  编辑:影者  [ ]

    随着激光技术的普及,亮度已经不再是放映品质的最深痛点,诸如对比度,色彩还原,散斑等因素也越来越多的得到放映管理人员的关注。
  我们需要放映机投射出的光是白色光。在放映机的光线组合系统中,是靠红、绿、蓝也就是我们常说的R、G、B来混合成白光的。目前的激光放映机,从光源技术来讲可分为两种,一种是RGB激光,一种是激光+荧光。RGB激光光源使用独立的红、绿、蓝三色激光器,分别发出三种颜色的激光,混合成白色光。

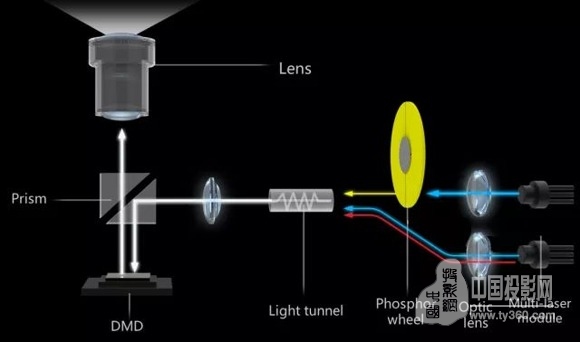

    由于目前激光器的成本,尤其是绿色仍然居高不下,RGB激光放映机的成本还很高。所以市场需要一种性价比更高的技术,来充分发挥激光创造的价值。这就是荧光粉激光成为目前市场主流放映技术选择的原因。蓝色激光器发出的蓝色激光,投射于黄色荧光粉色轮上混合成黄色光。再通过额外的蓝色和红色激光束进行颜色调校,从而混合出颜色正确的白色光。
  这种技术的一个最大的优势,在于成本的控制。由于采用荧光粉色轮混色来代替使用单独的绿色激光器,所以放映机的成本不会很高,基本可以保持在同级别亮度水平氙灯放映机的价格区间。
  另外,由于通过荧光粉产生的黄色光是宽频带的光,所以光的干涉效应并不明显,可以有效的减少散斑。
  荧光粉激光放映原理很简单,看似故事已经讲完了,但是要获得符合DCI标准的正确颜色,这还远远不够,这其中还有两个关键的奥秘。
  多种颜色激光的使用
  首先是多种颜色激光的使用,当前最新的荧光激光放映机,均使用双色激光,即红色+蓝色激光器的组合应用。


  虽然激发荧光的光源仍然是蓝色激光,但是产生的黄色光会和另一组蓝色和红色激光混合。多种颜色激光的使用,可以大大提高色彩校正的效率。众所周知,放映机在校色的过程中,会损失相当一部分亮度,导致激光光源的能量,并不能全部应用于投射出的画面。由于采用了额外的红色激光作为补充,在校色的处理过程中,可以更有效率的混合颜色,有效减少校色后的亮度损失。同样的原始光通量,可以得到更高的画面亮度,整机的能效比显着提高。
  滤色片的使用
  接下来聊聊另一个技术奥秘。混合后的白色光,在进入DMD之前,还要通过一块滤色片,作用是将颜色校正到符合DCI放映的标准。如下图所示,未经过滤色片的光谱,中间含有很大成分的黄色,这样的分布是不能满足DCI电影放映色彩标准的。而滤色片的作用,就是将这部分颜色过滤掉,使得红绿蓝三色以最佳的比例混合出白光,将校色后的白点坐标(x,y)精准的落在(0.314,0.351)的允许误差范围之内。而这块滤色片,全名被称之为Yellow Notch Filter(黄色限波滤波器),意义就很明白了。


  未经过滤色处理的光谱


  经过YNF处理后的光谱

    有些品牌的放映机,可能荧光粉色轮并不是黄色,而是其他颜色的,这就需要安装相应光学特性的Notch Filter来进行滤色处理。但是无论如何,这个光学器件的作用对于颜色还原是非常重要的。必须正确安装才可以保证满足DCI标准的放映效果,否则会偏色很多,即使通过校色操作,也无法调校准确。
  在放映品质的追求上,中影巴可始终秉承真诚、严谨的专业精神,为客户提供高水准的放映解决方案
