2017年，小间距显示屏，越战越强，霸者地位坚不可摧。2018 LED小间距显示屏将会拥有更强的竞争力和更为广阔的市场。小间距LED显示屏行业发展中涌现的几个重点关键词值得为大家剖析解读。
    关键词一：COB
    今年以来，小间距LED显示屏领域，技术突破的重点不再聚焦于像素间距的减小，行业创新的思路逐渐聚焦于上游，推动了COB这种封装方式开始在小间距领域施展拳脚。

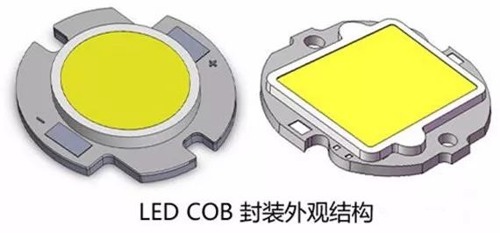

    COB直接将LED晶元焊接于电路板，再加上一层光学硅胶的保护外壳，对于晶元防潮、防磕碰、散热、稳定性更加有益。并且，由于不存在SMD需要采用的回流焊工艺，更进一步提高了面板稳定性。在1mm以下小/微间距领域，COB在制造成本上也具优势。

近年来COB封装的关注热度不断攀升，一些终端制造商相继推出基于COB的应用，并已在以指挥调度中心为代表的高端应用中斩获不少项目，更向世人展示了其在数字化影院、数字影视制作等领域的应用前景。

行业对于技术导向的选择，将很可能对LED产业格局产生重大影响。

关键词二：microLED
    micro-LED是基于微小的LED晶体颗粒作为像素发光点。采用数十微米级的LED晶体，实现0.5-1.2毫米像素颗粒的显示屏。

相对于小间距LED屏的普及化，mini-LED的即将到来，micro-LED似乎还有相当长的路要走，最大的技术障碍在于“巨量转移”环节，而业界目前对于这一问题尚没有成熟的解决方案。

在传统小间距LED已面临更小像素挑战，而micro-LED尚未解决技术和成本难题的背景下，mini-LED先行一步。

当前micro-LED的应用方向主要集中于亮点，其一是大尺寸显示应用，如索尼的小间距大尺寸高分辨率室内/室外显示屏，三星计划于2018年推出的150英寸micro-LED电视等。其二是以VR设备、智能穿戴为核心的小尺寸设备，如苹果公司的Apple Watch。

关键词三：电源信号双备份
    小间距LED显示屏市场的蛋糕越做越大，将行业热度推高，带动了应用的进一步普及。值得关注的是，小间距LED在各类重大会议、赛事上频频露面。

作为高精密设备，用户对于小间距LED屏的需求除去显示效果的优异外，还伴随有稳定性方面的考量。因此，小间距LED作为会场主屏时，其稳定性考核是重中之中，“不能黑屏”成为拥有一票否决权的关键一票。

正因如此，杜绝黑屏现象成为屏企研发的核心诉求点，由此也带热了“双备份”设计热潮。屏蔽黑屏问题，其实就是防止信号和电源的意外中断，因此，电源和信号的双备份成为当下不少屏企针对高端市场产品的设计准则。

如市场上常见的Voury卓华微间距系列，均具有双电源冗余备份功能和双路信号热备份功能。

微间距LED显示屏单元支持双冗余电源供电，在某一路供电电源出现故障的情况下，自动切换至另一电源供电，可以保证设备正常运行，从而保证供电的安全性。

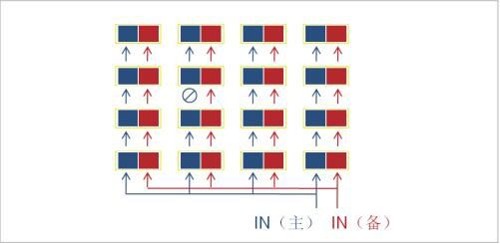

微间距LED显示屏单元采用双路信号热备份输入方式，各单元控制模块会自动检测两路输入信号完整性，在主输入信号完整性良好的情况下，系统默认将主输入作为输入源，当主输入信号不完整或信号故障则系统自动切换至备输入信号，切换时间<0.5秒。

关键词四：可视化应用

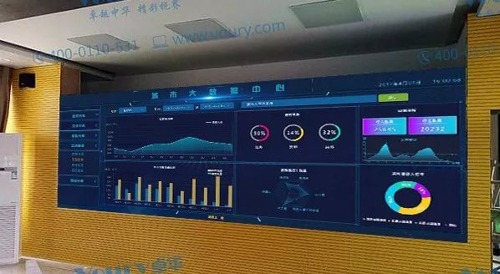

    随着行业理解的加深可视化这个概念在内涵上也得到了深化和升级。与以往简单要求“信号上墙”的“表层”可视化不同，现阶段的可视化应用开始向下深挖，在“能看”的基础上，更要实现大屏与用户自有业务体系的深层次对接融合，并能实现跨部门、跨地域的高效业务联动，让大屏系统在用户业务的每个环节中都能发挥最大决策价值，做到“好用”。

    真正的可视化不仅仅是将后台数据转化成图形显示，不仅是“看”这么简单，而是要让大屏系统真正地“用”起来。在大屏背后高效的数据采集、分析、处理系统中，必须要深度了解并与用户的业务流程和已有数据网络形成无缝对接，让大屏显示的信息真正能在用户业务的每一道流程发挥作用，为用户提供高效、直观、精准的决策依据。简言之，就是让大屏及其显控系统真正地参与到用户业务流程中去，创造和发挥更大的价值。

关键词五：新技术新突破
    对于小间距LED屏而言，尽管像素间距并非衡量显示屏品质、画质、可靠性等指标的唯一指标，并且伴随企业对于应用层面关注度的增强而不再是企业比拼的唯一看点，但从技术角度，特别是对于大型上市企业而言，像素间距仍然是构建企业差异化竞争壁垒的焦点。由此，继1.2mm产品成为主流后，不少巨头开启了1.0mm以下产品的角逐。

InfoComm China 2017期间主打“微间距”概念的Voury卓华，展出了P0.9微间距黑珍珠LED显示屏。

这不仅是企业研发、制造等相关实力的展示，是在同质化竞争红海格局下差异化竞争优势的构建。更为重要的是，随着更小像素间距的技术突破不断实现，与其他技术阵营相比，小间距LED在分辨率方面的“短板”不断得到弥补，加速了技术路线之间的优势平衡。换句话说，对于小间距LED屏企而言，包括提升分辨率在内的种种新的技术突破，不仅有益于其与同行间的竞争，更加有助于争夺其他技术既有或潜在的市场份额。因此，未来无论SMD，还是COB，抑或是mini-LED、micro-LED，对于极致画质及可靠性的追求仍是新技术突破不断涌现的源源动力。

关键词六：多应用领域拓展
    2018年，小间距LED屏行业最值得关注的趋势之一是，应用领域的日益多元化。其应用不仅集中于以监控、展览展示为核心业务的传统领域，而是向以往较少涉及甚至从不涉足的领域迈开了实质性的步伐。

小间距LED在影院的应用构想已经提出了多年，但三星此举可谓实现了该技术在影院行业的真正落地，这也为小间距全面进军以影院为代表的休闲放映类应用做出了有益的尝试。不仅如此，在几乎被LCD垄断的广告机领域，小间距LED今年的表现也十分抢眼。

小间距LED屏逐渐走出了人们脑海中仅被用于大屏监控等领域的禁锢，开始在多领域开花。这对于加快小间距LED的普及，拓宽市场，缓解内部同质化竞争无疑有着积极的意义。

关键词七：灯珠小型化
    整个LED显示屏行业越来越小的像素间距是一条主线，变化的核心其实是基于发光效率的不断提升。在同等亮度需求下，发光效率越高，LED灯珠所需的晶体面积就越小。光效的提升，使得更小的灯珠也能满足以往同等亮度的需求，随即带来了一个灯珠不断小型化的过程。

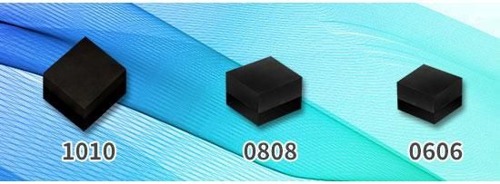

从最早的P1.5-P2屏采用的1mm灯珠，到P1.2及以下产品所采用的0.4-0.8mm灯珠，可以看到，封装成品的规格在不断变小。这一趋势的出现背后，有诸多原因。其一是小间距LED遵循半导体行业发展的规律，技术进步是不可阻挡的，这一进步包括上游晶片、中游封装等方面的进步，即更高的光效推动了灯珠尺寸的下降。

另一个原因是来自用户需求。4K甚至未来的8K已经几乎成为了行业应用的标准，这也迫使小间距LED屏企必须在竞争标准上跟上竞争对手的步伐。

灯珠的小型化必将是一个长期存在的进程，这对于现有的SMD工艺来说无疑提出了更大挑战。这也是COB等封装技术关注度提升的原因。而即便是mini-LED、micro-LED，也需要解决巨量转移的技术难题。
