浅谈Voury卓华微间距与小间距LED显示屏可视距离推算

中国投影网投影资讯   2017-7-3 14:57:07  编辑:风随行  [ ]

与常用的近距离观看的电子产品不同,如手机屏幕,笔记本电脑屏幕等,LED 显示屏适合远距离观看,对于同一款 LED 屏幕产品,视距会决定观看者收看到的显示效果清晰与否。
    人眼的理论分辨能力是 20 角秒,可是由于感光细胞的分布以及本身的缺陷,实际上对可见 光的分辨能力是 1 角分,宽度超过 1 角分的物体就和背景融在一起了。

举例来说,我们计算一下人眼在1米处能够看到的“点距极限”,你可以简单地理解为在1 米处,你的眼睛能够看到的最小点径或最小的直线径(小于以上的大小,那么它们将溶入背景), 或者也可以理解为能够把两个小点(线径)能够分开的最小间距,小于以上的间距,那么它们将 溶为一点或者一条直线。

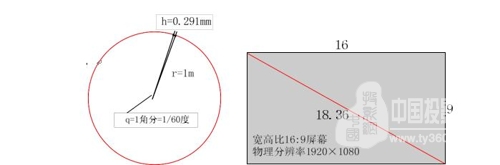

     1 角分=1/60 度=(2π/360)/60=0.000291 弧度 所以,1 米处能够看到的最小点距(约等于弧长): 弧长=弧度*半径=0.000291*1000mm=0.291mm 下面来实际计算,我们以一台 16:9 的高清(分辨率 1920×1080)平板电视屏幕来说明:
    1 米距离对应 25.237 英寸

2 米距离对应 50 英寸

3 米距离对应 75 英寸

4 米距离对应 100 英寸
    5 米距离对应 125 英寸

公式反推就是在 LED 显示屏视距方面,计算最佳视距的公式。

最佳视距定义为:在屏幕正面法线方向,无法分辨相邻最近的两颗像素发光点的最小距离。意味着在大于最佳视距以外的可见区域,都能观看到高度清晰的图像,此时你不会感觉到 屏幕的颗粒感,因为已经达到你的眼睛的分辨率极限了。

以上所说的人眼的分辨率 1 角分,是在十分理想的情况下(足够明亮的晴天,同时无反光)对于白纸上的黑条测试,并且是眼睛特别好的人得到的。实际上,一般人的眼睛没那么好,如果 在昏暗的灯光下做这个实验结果会偏离,人眼对这种图案的灵敏度高,会 3 到 5 倍于黑背景上的白点。
    另外,人们对于昏暗中的点光源(点光源的亮度如果一样的话,比方说天文上的双星观测), 分辨率最好的人能到 2 角分,一般人这种情况下的分辨率是 3-5 角分。如果是有近视的观众,对 远处的事物分辨率会更低。

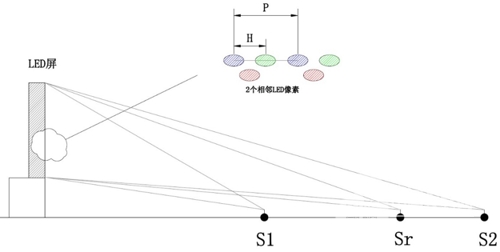

    最佳视距计算示意图

所以我们计算理想情况(按大于 1 角分计算),人站在 S1 与 S2 之间的区域内,能够收看到全部图像而不丢失信息,在黄金分割点 Sr 处则为最佳视距,视距与视觉达到完美平衡。
    1 角分=1/60 度=(2π/360)/60=0.000291 弧度; 通常取值 0.000294 弧度,1/0.000294=3400,得出公式:

最小视距 S1=3400H;                     其中:

最大视距 S2=3400P;                     P(mm)——LED 像素间距;

最佳视距 Sr = 1+0.618(S2 -S1);         H(mm)——三色 LED 颗粒间距;

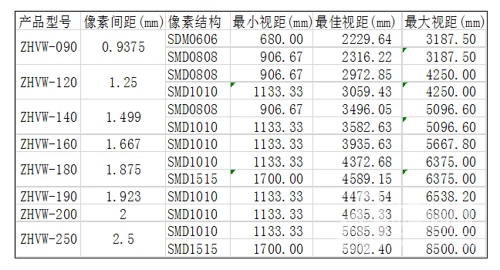

由此可推算出:

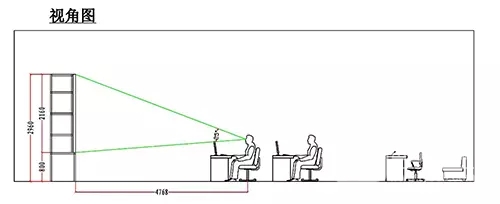

观看视角图

人眼的理论分辨能力是 20 角秒,可是由于感光细胞的分布以及本身的缺陷,实际上对可见 光的分辨能力是 1 角分,宽度超过 1 角分的物体就和背景融在一起了。

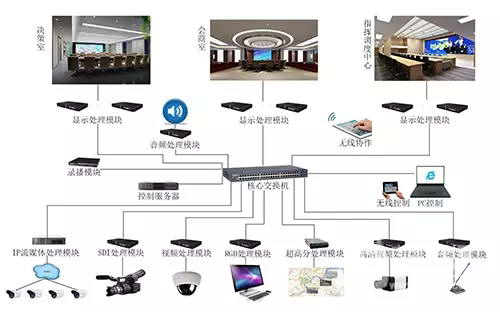

    系统结构示意图

系统显示功能

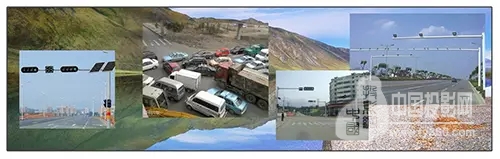

    视频信号显示

接入网络分布式处理器的所有监控视频信号(兼容支持PAL /NTSC /SECAM制式)均可同时实时显示于大屏幕上。可以实现拼接显示、任意大小显示、任意缩放、漫游、全屏等显示功能,并可实现视频信号的分组切换、巡检、预案显示等功能。

计算机及工作站DVI/RGB信号显示

接入网络分布式处理器的所有计算机和工作站DVI/RGB信号均可自动适应分辨率,全部DVI/RGB信号可以同时显示于大屏幕上,均可实现实时、无延迟显示。可以实现拼接显示、任意大小显示、任意缩放、漫游等显示功能。

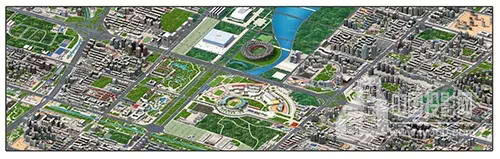

超高分辨率应用系统图形显示

网络分布式处理器支持实现静态超高分辨率图像及实时动态GIS、GPS、SCADA、SIG超高分辨率图形信号在全屏范围内任意大小、直至全屏的实时显示,以及与计算机RGB、视频信号的叠加显示。且整屏的图像无论大小,清晰度不会丧失。

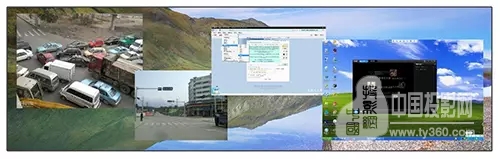

多种信号混合显示

LED大屏幕显示系统通过LED控制器和网络分布式处理器可实现灵活多变的信号处理显示功能,具有计算机RGB信号、视频信号及网络信号同时混合显示的功能。全部信号均能够以开窗口方式任意位置、任意缩放、拖动、拼接、漫游、叠加显示,并达到完全动态实时。

Voury卓华微间距LED大屏幕拼接显示系统以系统工程、信息工程、自动化控制等理论为指导,将国际最卓越的高清晰数字显示技术、拼接技术、多屏图像处理技术、网络技术等融合为一体,使整套系统成为一个高亮度、高分辨率、高清晰度、高智能化控制、操作先进的大屏幕显示系统。能够很好地与用户监控系统、指挥调度系统、网络信息系统等连接集成,形成一套功能完善、技术先进的交互式信息显示及管理平台。
