大视MM5000L拼接处理器助力黄山市城市规划馆梦立方项目

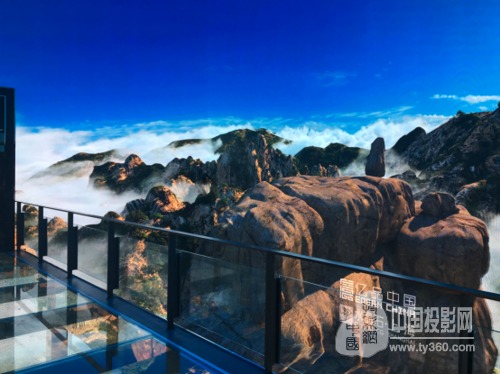

目前上海大视电子科技有限公司(上海股权交易中心挂牌,企业名称:大视科技;股票代码:201276)的MM5000L台风系列LED拼接处理器应用在黄山城市规划馆梦立方项目,该项目是国内唯一的720度CAVE全景体验剧场,在11Mx11Mx11M矩阵式六面体沉浸式体验空间内,观众站立于悬浮的廊桥上,可以身临其境地体验全景CG超高清影片《梦幻黄山礼仪徽州》,跨越时空,穿梭天地,9分钟内纵览黄山市的自然,人文美景。梦立方项目现场实景图如下:

大视的LED处理器的无损处理,RGB444,支持多路4K,全同步等功能,使整个系统接近于完美。该系统支持36路 Pandoras box的媒体服务器高清信号,同时支持8路DP 4K超高分服务器的信号,36路输出给LED发送卡,采用大视一台12U机箱的LED处理器完成。整个系统可以在两种服务器之间进行切换。系统示意图如下。

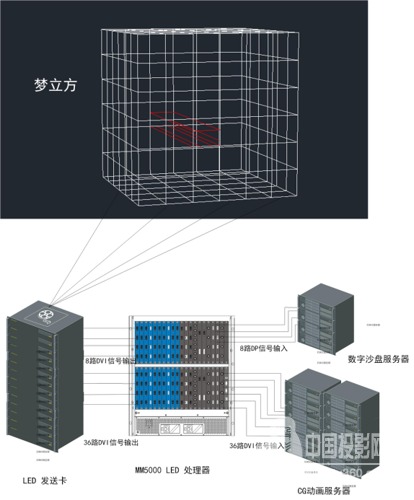

大视MM5000L超高清LED拼接处理器系统图

该项目6面LED,每面墙分辨率为2752x2752,每面墙6张发送卡,每面墙发送卡的分辨率不完全相同,对LED处理器提出了极高的要求。

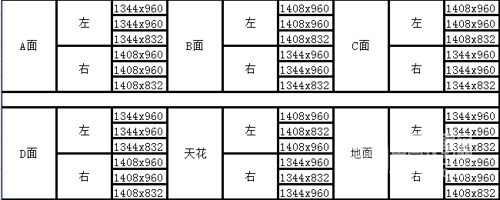

六面LED发送卡分辨率

大视LED处理器拼接设置为自定义模式,可以设置每个输出的起始点,输出之间互有叠加。同时对Pandoras box输入到LED处理器的信号进行输入取像素满足LED发送卡分辨率的需求。
    大视MM5000L台风(Typhoon)系列LED拼接处理器
  4K/8K多路超高分信号无损处理,全帧保持技术无丢帧现象
  超并行处理、全同步处理架构,保证全同步、无撕裂
  3D立体信号支持,支持立体非立体信号混合开窗
  支持主动立体120HZ输入,支持60Hz倍频立体,支持上下左右格式3D信号处理。
  独有的源同步设计,支持Nvidia 3D vision 120Hz立体。
  输入输出支持自定义任意拼接,针对LED的非标拼接充分考虑
  窗口支持对输入的信号任意取像素,满足特殊应用。
  支持最大6组屏控制,支持多种显示介质混合拼接,创意拼接选项
  接口选项丰富,率先支持HDMI2.0和DP1.2 4K60Hz 4K@60Hz超高分,DVI-M输入方便用户选配
  输入卡任意混插灵活性高,高可靠性输入自动热备份选项。
  机箱提供1.5U-24U选项,最大规模支持320路输入160路输出。
  触控屏面板可视化操作,ipad控制选项
