大华V-WIFI创造安防视频传输“无线”可能
您的关注,就是我们产品前进的方向!
如何解决视频大带宽、远距离,高低温环境……;如何为客户最大化的节省投入成本,提升使用体验,都已深深的注入大华无线产品血液中,并不断提供更多适用于安防行业的功能与特性。
实打实的为您解决:平安乡镇、电梯、景区、工业园区、智慧城市、码头等等场景布线难题,达到有线相同效果的同时,无线【空间接口】弥补有线部署周期长、人员成本高、灵活性差等不足。
如图总结出关注频率最高8项问题,大华V-WIFI已全部解决,并大规模在项目中长期使用

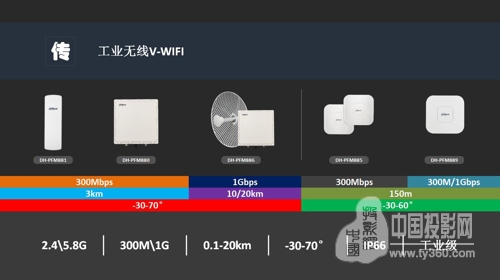

大华V-WIFI家族
大华V-WIFI家族已全面覆盖室外3-20km远距离,同时提供300Mbps-1Gbps无线超大带宽,涵盖以DH-880/881系列为代表的3km,DH-PFM886系列为代表的10-20km无线传输设备。
室内提供单频300Mbps和双频1Gbps,兼顾办公AP与视频无线双项任务,同时细化到电梯专用点对点免配即插即用类极致化产品,提供全方位的无线服务。

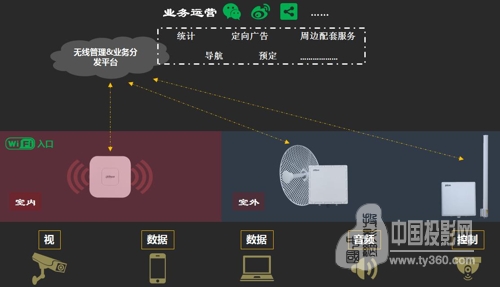

大华V-WIFI业务整合
WIFI入口的整合后续,将实现产品的云端化帐号分组管理,实现AC云端化,最大化简化管理的难度,实现随时随地管理目标。另定制化业务系统,实现内容与业务结合,解决定向内容推送需求,达到“便管便民”效果。
组网方式
无线基本组网方式

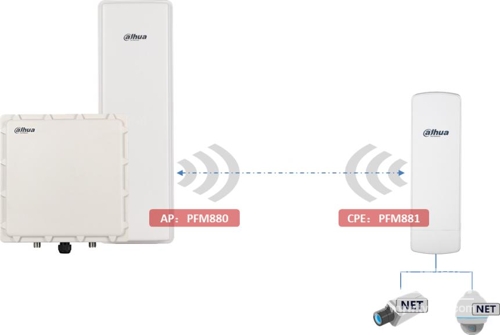

无线点对点组网
无线点对多点组网
一台DH-PFM880建议最多接入15台摄像机。

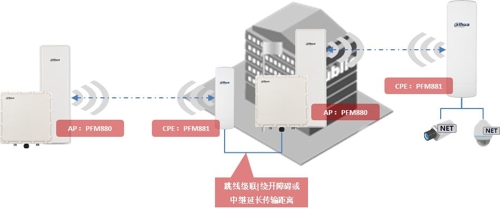

无线中继传输组网
中继方案可以有效解决建筑物遮挡或实现延长传输距离。

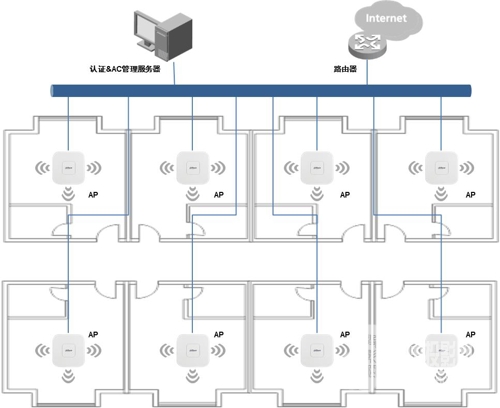

无线AP全向覆盖组网
通过部署数量较多的AP,以满足无线的覆盖需求,室内放装型都是小功率的(发射功率一般100~200毫瓦)。
802.11ac直接覆盖方案:所有AP全部采用双频802.11ac产品,配合双频802.11n/ac网卡及千兆POE交换机,打造一个高带宽、广覆盖、密接入无线网络,符合应用需要。
典型应用

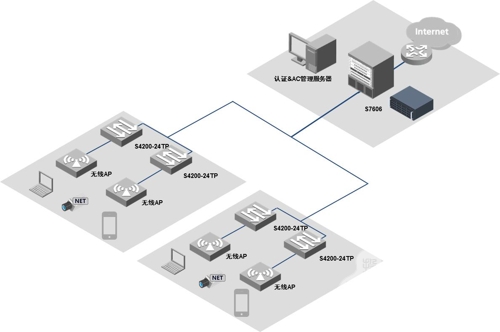

①室内楼宇无线办公+监控AP覆盖
本方案关键亮点:
无线加有线系统,搭建基于V-WIFI(瘦AP)二层局域交换系统,可实现电脑数据、手机数据、视频、音频、报警等各类以太网封装数据传输。
无线AP(DH-PFM889-IM双频11AC、DH-PFM889-I单频11n),360°全向150m半径覆盖。
采用DH-S4200-24TP千兆POE交换机进行AP供电,并实现数据交换。
采用认证服务器系统,实现无线上网安全管控,并通过路由实现外网访问。
采用DH-PFM880-AC无线控制系统,实现全网无线AP可视化管理。

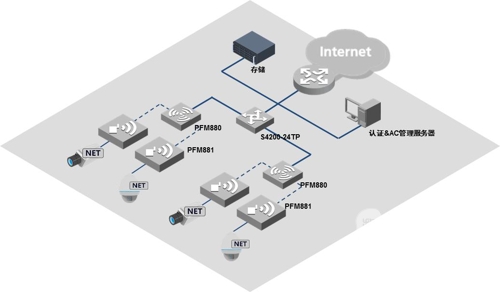

②室外密集分布场景(≤3K半径)无线部署方案
本方案关键亮点:
CPE(DH-PFM881)通过跳线与摄像机连接,采用TCP/IP标准,实现摄像机+CPE无驱组合(CPE如同摄像机外置远程无线网卡),不受厂家私有协议约束。
PTMP(DH-PFM880)与CPE(DH-PFM881)实现点对多点无线远程连接,实现3km半径内无线局域专网组网,最大带宽3Mbps;根据现场情况,采用蜂窝无线布置4台PTMP进行360°无线覆盖(单台PTMP设备为水平90°)。
无线加有线系统,搭建基于V-WIFI(瘦AP)二层局域交换系统,可实现数据、视频、音频、报警等各类以太网封装数据传输。
采用DH-PFM880-AC无线控制系统,实现全网无线AP可视化管理。
采用DH-S4200-24TP千兆POE交换机进行AP供电,并实现数据交换。

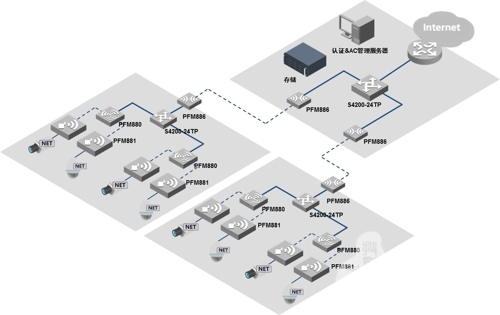

③室外远距离场景(≥3KM半径)无线部署方案
本方案关键亮点:
CPE(DH-PFM881)通过跳线与摄像机连接,采用TCP/IP标准,实现摄像机+CPE无驱组合(CPE如同摄像机外置远程无线网卡),不受厂家私有协议约束。
PTMP(DH-PFM880)与CPE(DH-PFM881)实现点对多点无线远程连接,实现3km半径内无线局域专网组网,最大带宽3Mbps;根据现场情况,采用蜂窝无线布置4台PTMP进行360°无线覆盖(单台PTMP设备为水平90°)。
多台PTMP与PTP(DH-PFM886)通过统一连接到交换机;数据通过PTP发送端回传至中心PTP接收端,同时汇聚到核心交接机,最终进行存储或实时阅览。
无线加有线系统,搭建基于V-WIFI(瘦AP)二层局域交换系统,可实现数据、视频、音频、报警等各类以太网封装数据传输。
采用DH-PFM880-AC无线控制系统,实现全网无线AP可视化管理。
采用DH-S4200-24TP千兆POE交换机进行AP供电,并实现数据交换。
订购信息
型号 |
描述 |
室外客户端设备 |
|
DH-PFM881 |
中文大华5.8G 3KM CPE,室外防水、制式/协议:802.11 a/n、TDMA,2*RJ45 100M电口,无线最大带宽300Mbps,覆盖角度(H:15度;V:40度),工作温度:-30~70°,标配:PoE(24V POE) |
DH-PFM881C |
中文大华5.8G 3KM CPE,室外防水、制式/协议:802.11 a/n、TDMA,2*RJ45 100M电口,无线最大带宽300Mbps,覆盖角度(H:15度;V:25度),工作温度:-30~70°,标配:PoE(24V POE) |
室外基站设备 |
|
DH-PFM880 |
中文大华5.8G 3KM AP,支持IP66,制式/协议:802.11 a/n、TDMA,1*RJ45 1000M电口,无线最大带宽300Mbps,覆盖角度(H:90度;V:15度),工作温度:-30~70°,标配:PoE(48V POE) |
DH-PFM880E |
中文大华5.8G 5KM AP,支持IP66,制式/协议:802.11 a/n/ac、TDMA,1*RJ45 1000M电口,无线最大带宽1Gbps,覆盖角度(H:90度;V:15度),工作温度:-30~70°,标配:PoE(48V POE) |
DH-PFM880-M |
中文大华双频AP,2.4G 150m全向覆盖,无线最大带宽300Mbps,5.8G远程上行5km,无线最大带宽1Gbps,制式/协议:802.11 a/n/ac、TDMA,1*RJ45 1000M电口,工作温度:-30~70°,标配:PoE+(48V POE) |
全向室内AP |
|
DH-PFM889-I |
中文大华2.4G AP,制式/协议:802.11 a/n、TDMA,1*RJ45 1000M电口,无线最大带宽300Mbps,工作温度:-10~50°,标配:PoE+(48V POE) |
DH-PFM889-IM |
中文大华双频AP,制式/协议:802.11 a/n、TDMA,1*RJ45 1000M电口,无线最大带宽300Mbps,工作温度:-10~50°,标配:PoE+(48V POE) |
远距离PTP设备 |
|
DH-PFM886-10 |
中文大华5.8G 10KM点对PTP,制式/协议:802.11a/n/ac、TDMA,1*RJ45 1000M电口,无线最大带宽1Gbps,覆盖角度(H:11度;V:11度),工作温度:-30~70°,支持室外防水IP66,标配:PoE+(48V POE) |
DH-PFM886-20 |
中文大华5.8G 20KM点对PTP,制式/协议:802.11a/n/ac、TDMA,1*RJ45 1000M电口,无线最大带宽1Gbps,覆盖角度(H:6度;V:6度),工作温度:-30~70°,支持室外防水IP66,标配:PoE+(48V POE) |
电梯专用定向PTP |
|
DH-PFM885-I |
中文大华2.4G AP,制式/协议:802.11 a/n、TDMA,3*RJ45 100M电口,无线最大带宽300Mbps,工作温度:-10~50°,标配:PoE(24V POE) |
无线中心控制软件 |
|
DH-PFM880-AC |
无线中心控制器,支持大华全系无线设备集中化管理,配置分发等,基础版本,软件包方式提供 |
配套系列 |
|
DH-PFM901 |
12V无线设备合路器,1*RJ45 LAN,1*RJ45 POE(主要配合太阳能供电) |
DH-PFM450 |
馈线防雷器,支持5.8G无线信号防雷 |
DH-PFM390 |
中文大华5.8G WLAN无线设备配套24VPOE电源模块 |
DH-PFB801 |
中文大华5.8G WLAN无线设备配套三维支架 |
关于大华
浙江大华技术股份有限公司,成立于2001年,创业至今,逐步形成以音视频技术为核心,集调度通信、安防监控、智能交通开发和数字大屏显示等于一体的产品格局,并建有研发、科研及现代化产业基地34000平米,另有7万多平米二期产业基地在建,拥有员工近千人,其中研发人员近400人。 2008年5月,公司成功上市(股票代码002236),是目前国内最具技术水平和规模实力的安防视讯产品研发制造商之一。公司销售遍布海内外,产品广泛适用于公安、金融、交通、电力、通信、能源等领域,并相继问鼎三峡水电、奥运场馆、六国峰会等重大工程项目,是我国安防设备的主流供应商。
公司拥有国家级博士后科研工作站,每年近10%销售收入投入研发,研发投入行业第一,已承接3项国家高技术产业化重大专项、3项国家火炬计划项目和1项国家863计划项目,是国家规划布局内重点软件企业、国家火炬计划重点高新技术企业。
“社会的安全,我们的责任”,大华将继续秉承“诚信、敬业、责任、创新”的企业精神,时刻牢记“行业领先,产业报国”的使命,为品质生活的构建,和谐社会的发展而不懈努力。
联系大华
公司网址: www.dahuadp.com
联系电话: 86-0571-28005857
公司邮箱: tx@dahuatech.com
邮政编码: 310053
公司地址: 浙江杭州市滨江区滨安路1187号
