索诺克Sonnoc LU8500工程投影机施工布线终极解决方案--- HDbaseT

中国投影网投影机资讯  来源:中国投影网  2016-10-20 15:40:08  编辑:巧乐滋  [ ]

随着工程投影机应用环境从简单到复杂不断的变化,传输的数据量越来越大,传输距离越来越长,工程施工方对产品的连接方式要求简单化,而且要满足越来越丰富的信号源。投影机常用接口从5BNC—VGA—DVI—HDMI,也在不断变化升级。

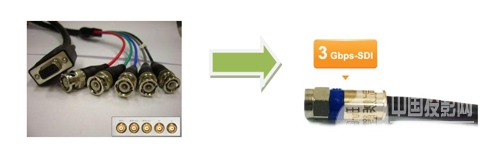

    5BNC:接口广泛应用在广电行业,随着3G-SDI接口的出现5BNC接口也逐渐退出舞台;

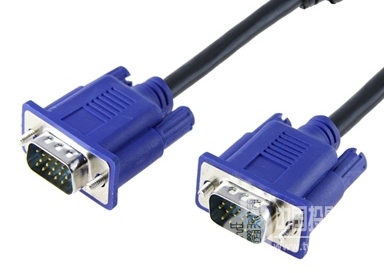

VGA:接口由于各大厂家随机附送VGA线,目前广泛应用在小型商务机上;在工程应用领域VGA能应付的环境少之又少,长距离传输时信号衰减大,延迟拖尾情况明显,支持传输分辨率小,图像质量下降,这些问题让工程施工方避而远之。

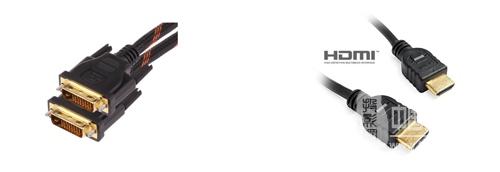

DVI&HDMI:高清数字传输方式是目前工程施工方最普遍应用的信号连接方式,可以用螺丝固定接口,传输的数据量大,HDMI能同时传输音频。HDMI和DVI也存在着各种各样的问题困扰工程施工方:如信号切换时间长;传输距离不增加辅助设备仅在15米(理论数据)内,也给工程施工方带来很大的困扰。

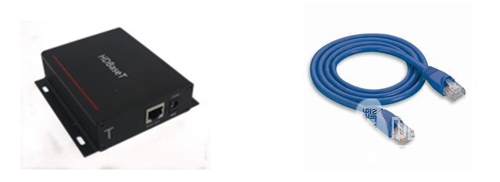

HDbaseT 通过单根超五类或六类网线传输全高清/4K视频、非压缩数字音频、以太网和控制信号。HDCP协议保证信号传输的安全性,同时不会降低图像质量,并且在100m内的传输距离不会产生延迟,这意味着图片和声音清晰细致且无延迟,不需添加其它线材所需外加的信号放大设备。
    HDbaseT如此多的优点,被越来越多的音视频产品接受作为标准配置接口:投影机、商显、矩阵、甚至音响也已经有标配HDbaseT接口的产品,如此大范围的普及,预示着后期会有更多的音视频产品标配这个接口,为施工方提供便利,为集成商方案设计效果展示提供保障。

工程师在项目现场的故事:
    某大型礼堂项目:单台投影机,信号源距离投影机70米,设计DVI连接;工程师先爬到15米高屋顶布线,由于传输距离远,线材很粗、重,而且强弱电要分开,需要再穿线,所以现场执行起来非常吃力费时。
    由于成品线的价格太高,现场的布线长短又不好把握,所以布好线后需要自己拿着电烙铁焊接头,焊好接头后连接信号源。而且由于传输距离太远,画质和信号传输的速度甲方也不是很满意。


     传统项目施工方法:现场施工即辛苦又浪费时间

HDbaseT的方案出现令布线变得更加简便,索诺克Sonnoc LU8500这台机器上就带HDbaseT接收端,网线即可轻松布线,效率高,成本低,信号传输速度快,图像清晰,用户满意度大大提升。
    如下图示:网线一端连在投影机的HDbaseT接收口,另一端连在HDbaseT的发射端上;再用一根HDMI连上信号源,切换信号源到HDbaseT,画面随机即刻显示在幕布上,1920*1200信号完全无拖尾和画质变化。

连接方式示意图:

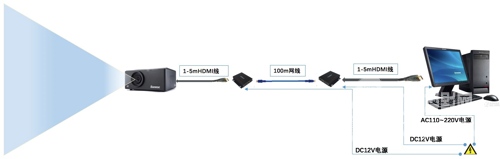

    1、投影机不带HDBaseT接口连接方式:

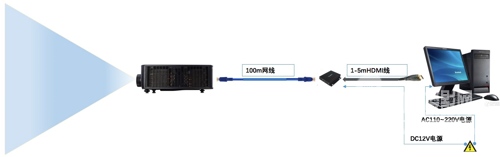

2、投影机自带HDBaseT接口连接方式:



文章来源:中国投影网    ©版权所有。未经许可,不得转载。
