微间距黑珍珠系列LED显示屏斩获山东首届“省长杯”工业设计大赛铜牌

中国投影网投影资讯  来源:中国投影网  2016-10-14 16:14:14  编辑:旺牛  [ ]

2016年10月13日,第25届全省产学研展洽会暨山东工业设计周活动在潍坊开幕,并举行首届“省长杯”工业设计大奖赛颁奖暨产学研重大合作项目签约仪式,副省长张务锋出席活动。历时5个多月的首届“省长杯”工业设计大赛有了结果,代表了山东十大优势产业工业设计的最高水平的81家企业中的一员,Voury卓华凭借微间距黑珍珠系列LED显示单元的出色视觉展现与良好的市场应用获得了铜奖。

首届“省长杯”工业设计大赛,省内企业、高等院校、科研院所、工业设计机构及个人均可参与大赛,评审工作程序严格,首先通过初赛、复赛环节,Voury卓华微间距黑珍珠系列LED显示单元从3114件申报作品中被遴选为500件中的1件进入复赛。通过复赛后,从500件作品中遴选出了100件,黑珍珠系列LED显示单元一路过关斩将,进入半决赛,最终由评审委员会专家采取材料评审方式,成为铜奖获得者。

从获奖作品情况看,“省长杯”工业设计大赛评奖结果,代表了山东省十大优势产业工业设计的最高水平。据统计,获得金、银、铜奖的81家企业(另有9个自然人获铜奖)具有较强的营利能力和创新能力。截止2015年底,81家企业实现销售收入1215.6亿元、完成利税345.2亿元,全国行业龙头企业40家,其中拥有国家级工业设计中心企业的9家、省级15家,拥有国家级企业技术中心25家、省级20家,这些作品必将为推动我省工业转型升级和供给侧结构性改革发挥极大的带动和示范作用。
    研发背景

当前LED显示单元屏当前国内外LED显示单元多采用1:1或者4:3显示比例进行设计,采用磁吸式托架进行前维护安装或者简易箱体/压铸铝箱体式后维护安装,点间距多在2.5mm以上。然而目前的高清视频信号已经达到1920×1080(即1080P/2K)/4K的16:9比例的物理分辨率,由此带来以下问题:
    1、当前的箱体比例难以快捷的高效的拼接为16:9比例,造成对源2K/4K高清信号的显示不完全或者比例变形,观感效果很差。
    2、当前的显示单元的设计无法有效整合前维护和后维护兼容的难题,需要针对不同的安装维护方式多次进行设计,造成重复设计、效率低下。
    尤其针对前维护的安装方式,当前的LED显示单元需要采用磁吸托架式的安装,拼接精度较低,尺寸误差较大,无锁扣及微调结构设计;需要安装人员手工调整平整度和拼缝,安装效果差,安装难度高;并且此种设计,无专门散热材料支撑,散热效果差,影响LED使用寿命,故障率较高;安装完毕后,LED开关电源、接收卡等电器部件需要单独安装布线,屏体后部容易形成杂乱布线和裸露电器部件,即便为了美观使用装修材料覆盖,也有很大的安全隐患。
    针对当前的LED显示单元由于采用的点间距较大,当一对一显示高清2K/4K视频信号时,就需要更大的拼接面积,因此就需要更大的安装空间和造价成本,也就需要更大的功耗也给后期维护带来困难。为方便快捷拼接为16:9的问题,Voury卓华研发团队设计出的微间距黑珍珠系列LED显示屏,能够突破当前的设计缺陷,能够很好的达到解决问题:我们的微间距LED显示单元采用16:9黄金显示设计比例,以N×N的方式随意便捷的拼接为16:9的LED拼接墙。
    微间距黑珍珠系列LED显示单元采用更小点间距节省拼接空间降低功耗,方便维护;微间距黑珍珠系列LED显示单元兼容前后维护安装方式;采用高精度压铸铝箱体,并带有锁扣及微调结构,能够保证整屏平整度及整屏物理拼缝达到最佳状态,易于拼接、易于安装,安装后效果好;微间距黑珍珠系列LED显示单元具有良好的散热布局设计和散热材料,能够及时将屏体热量散出,提高整屏的使用寿命,降低故障率;将开关电源及接收卡等部件封装在箱体内,外部只预留电源和信号接口,美观大方,易于运输、安装、维护,消除安全隐患。

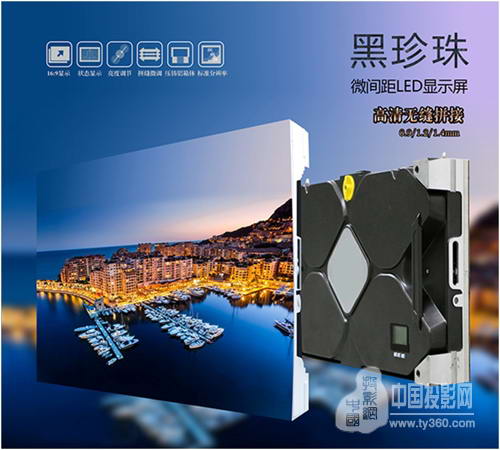

    设计亮点

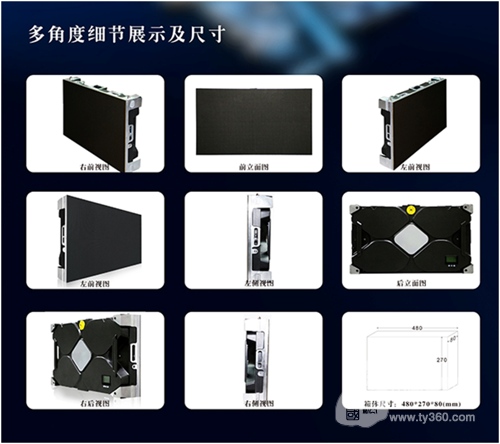

    微间距LED显示单元采用1.25mm微小间距的LED灯珠阵列设计生产,相比如2.5mm点间距的设计,显示同样的2K视频信号,仅需要其1/4的安装空间。产品有如下9大亮点:
    1、全压铸铝箱体;
    通体采用压铸铝制造工艺,带来更高的密闭及散热性能,达到IP6X防尘标准;
    2、16:9黄金显示比例;
    专为高清应用需求设计的16:9黄金比例单元模组,更好地满足各种高清屏的组屏方式;
    3、兼容前、后两种维护方式;
    前、后两种维护方式,带来更多应用可能,支持背靠墙安装,维护方便;
    4、拼缝微调技术
    采用拼缝微调技术,独创拼缝微调结构,整屏无亮线暗线,完美显示效果。
    5、标准分辨率显示屏;
    使用5*5、6*6等不同箱体拼接方式,可点对点轻易拼接成2K(1920*1080)、4K(3840*2160)、8K(7680*4320)等标准分辨率显示屏。
    6、工作状态显示屏;
    实时显示设备各项工作参数,状态同步监测,隐患提前预警,故障直观显示;
    7、亮度自动调节;
    亮度0~1200cd/㎡可调,可根据环境照度变化自动调节亮度,时刻保持最佳观感;
    8、节能环保;
    一级能效标准,创新设计带来更低功耗表现;
    9、支持异形拼接;
    可支持异形拼接,充分发挥用户想象空间,可适应各类创意应用需求。

CMF(色彩、材质、工艺)分析
    针对前后维护兼容及托架式安装带来的问题,我们的微间距LED 显示单元采用CNC高精度加工工艺,由可塑性好且散热性能良好的铝材料铸造出高精度的压铸铝箱体,并将开关电源、接收卡等部件封装到箱体内部,箱体外部只留下电源和信号的接口,并通过为各部件的功耗散热特性做了特别的合理的散热布局,能够迅速将内部热量通过铝材料散发出去;在箱体四周针对拼接及对拼缝和平整度调节设计专门的锁扣及微调结构,使得这个箱体美观大方、安装便利、调节精度高,从而保证整个LED拼接墙拼缝极小、平整度极高、使用寿命长、功耗低、易于维护。
    产品定位
    微间距LED 显示单元可作为特殊LED显示工程和重大LED显示应用项目显示部分广泛应用于高端LED显示屏市场,包括交通调度中心、公共安全监控中心、会议培训室、能源调度中心、军队指挥中心、电视台演播厅等等。
