谈超高分显示实战平台在公安指挥中心的应用

中国投影网投影资讯  来源:海康威视  2016-1-25 14:23:27  编辑:清风斩月  [ ]

  来源:《中国公共安全》

  作者:海康威视 吴佰斌

  【摘要】

  在公安行业的中大型监控指挥中心,为了满足公安各警种对高效处置警情,做好应急指挥调度的视频实战应用需求,往往需要建设一定规模的超高分辨率的大屏幕显示系统,不仅需要显示高清视频监控图像,更需要结合视频业务应用,将视频分析数据和高清视频图像结合,实现将PGIS系统综合应用的超高分内容上墙显示。同时,结合公安大数据可视化技术,帮助公安指挥中心有效提升日常监控、指挥调度、应急处置突发事件的综合能力,可以说超高分显示是可视化实战平台在指挥中心应用的深度发展。

  关键词:超高分 可视化 指挥调度 公安实战平台 PGIS系统

  一、           引言

  公安指挥中心对信息显示的要求越来越高,大屏幕显示系统作为集中信息显示的交流平台,可以将各种监控系统的计算机图文信息、视频会议及视频监控等信号进行集中显示,在实时指挥、调度、会商、决策及信息反馈等方面起到了重要的作用。

  而传统大屏显示系统多是将大屏作为单一的显示器来看,在多块屏拼接显示时,受内容源分辨率的限制,无法在多块拼接屏上实现高清晰度的显示,影响了指挥中心应用的观看效果。同时,由于独立的内容上墙显示后,信息分散、孤立,无法将海量的接警信息、视频监控信息、警力警备信息、事件现场信息与高分辨率的大屏显示系统优势相结合,提高应急指挥决策和资源调度效率。

  目前传统公安指挥中心应用中面临的主要问题有:

  1.如何利用超高分地图与事件相关联的高分辨率呈现:PGIS系统的高分辨率内容源与大屏幕高分辨率显示系统分辨率相匹配,发挥超高分的清晰显示;

  2.如何提高对警情的判断与分析效率:通过地理信息系统在第一时间定位事发地,快速联动事发地周边视频,实现视频实施呈现;

  3.如何快速掌握警务及准确调度资源:难以在第一时间了解警力资源分布的实际状况,难以在第一时间确认合适的警力资源;

  4.如何实时掌握处置过程和结果反馈:难以掌握警力部署的实时状况,难以做到实时监控整个处置过程及效果,难以及时根据现场的变化,做出实时响应和部署调整。

  二、           系统的构架及应用优势

  超高分显示实战平台可以有效解决显示与实战应用方面的问题,系统通过多种类型的数据接口,从公安海量数据中抽取出各种各样的警用资源数据,依据指挥中心的应用逻辑,梳理出与各种警用资源数据相对应的使用逻辑关系,利用地理运算、数据分析、数据抽取等数据加工技术和数据渲染技术进行大数据可视化处理,依托超高分可视化服务器,实现警用数据与大屏幕融合,呈现出智能指挥调度的过程,结合了PGIS系统、业务应用、视频监控的超高分辨率大屏系统,可以实现按需设置、一键调用、快速辅助决策、视频指挥调度等可视化指挥调度功能。

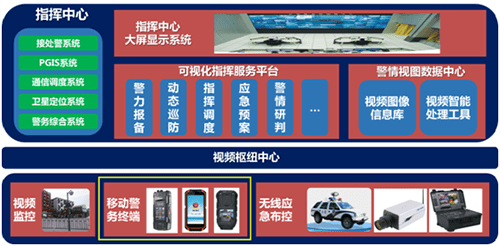

  海康威视超高分显示实战平台系统包含前端监控前端、移动手持警务终端产品,如单兵、警务通、执法记录仪等,无线应急布控产品如车载取证系统、无线摄像机、无线基站等,前端产品获取的视频信息,均通过传输专网,整合到视频枢纽中心,为可视化指挥提供视频基础,在后端指挥中心,提供一套指挥平台、一个数据中心、一套大屏系统的完整系统解决方案。可视化实战平台体系如图1所示。

  图1.可视化实战平台体系

  基于超高分显示的实战平台具有以下几点明显应用优势:

  1.真正超高分辨率展示

  可视化实战平台体系,依托超高分辨率拼接大屏,可将有限物理分辨率大屏幕叠加组合成超高分辨率拼接电视墙,作为一个高分辨率、大面积的显示终端,显示超高分辨率的电子地图、视频监控、GPS设备、指挥调度业务系统等,其显示分辨率是单屏显示分辨率的叠加,图像显示内容更加丰富,范围更加广阔、图像更为清晰,避免需要频繁拖动鼠标才能看到不同区域的内容。

  2.操作端与大屏端所见即所得

  普通电脑显示分辨率一般为1920*1080,而超高分可视化调度系统显示的分辨率往往是普通电脑显示分辨率的10-50倍,如果用普通电脑直接显示超高分可视化调度系统,只能显示系统的一小部分,必须用鼠标拖动才能切换到其余部分,或者直接对着拼接大屏操作,使用不便。而采用超高分显示方式上墙的实战平台,可以使用户在普通电脑上直接对超高分可视化调度系统进行查看及操作,完全与拼接大屏显示内容同步。

  3.智能化应用的可视化调度

  基于超高分辨率电子地图的实战平台,包含丰富的指挥调度实战功能,充分与大屏显示系统融合,最终呈现给用户一个超高分辨率的可视化指挥调度系统,能够提升警情判断及确认效率,提高应急指挥决策和资源调度速度,实时掌握处置过程和处置结果,能有效提升公安机关在动态化、信息化条件下的预警预测能力、动态管控能力、现场处置能力和指挥保障能力,大大增强政府应急处理和城市管理水平。

  一、             超高分显示的技术支撑

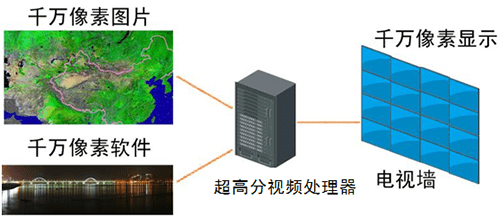

  超高分显示实战平台依托超高分视频处理器,采用高速总线传输技术和数字图像处理技术,超高分视频处理器的图像数据经过超高分接入模块进入到系统内部,通过对图像数据进行分块处理,然后通过高速背板总线发送给输出模块进行输出显示,整个实现过程中使用图像同步技术、解码技术、远程控制技术、高速总线传输技术。整个电视墙上即可显示超出千万像素的地图或软件,图2为千万像素内容与电视墙之间的关系示意图。

  图2.超高分内容源与电视墙关系示意图

  一、           系统在公安领域的应用

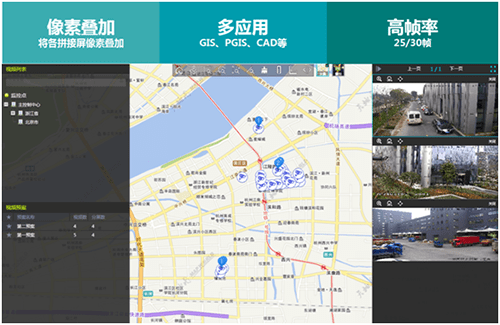

       超高分显示实战平台基于超高分显示技术,将在公安行业指挥中心应用中发挥超高分可视化应用的优势特点,发挥出强大的实战应用和高效的视频运维应用。下图3是超高分显示实战平台系统界面,可实现以下功能方面的应用:

  可视化图上作战:依托公安PGIS系统,实现人、车、物的轨迹刻画和案件线索分析,提高案件侦破的效率,同时实现可视化指挥调度功能;

       模型化实战技法:将公安车技法模型化,实现连续违法分析、频繁过车分析、初次入城分析、车辆落脚点分析等功能,可服务于案件侦查等业务应用;

       实战化视频应用:融合智能检索、图像增强、图像复原等多样化的智能工具,提高视频侦查的工作效率,缩短反应时间、减少人力耗费;

       集中化运维:可对视频资源进行统一监控、管理、分析、预警,使系统运维从传统的单一、被动和低效的管理方式转变为统一、主动和高效的管理模式;

       智能化运维:采用自动化巡检操作,通过智能化诊断分析,快速确定故障发生原因,实现运维管理效率和服务管理质量的同步提升;

       可视化运维:结合GIS系统实现运维资源空间化、可视化管理。

  图3.超高分显示实战平台应用

  一、             超高分显示实战平台的应用前景

  超高分显示实战平台系统融合了超高分显示上墙和以公安实战应用为主的实战平台,是可视化应急指挥应用中的一种全新的信息交流方式,具备直观、快速、信息量大等优点,可以有效加快信息传达及沟通的效率,及时掌握现场事态,极大的提高决策速度。

  随着现有公安行业指挥中心处理模式进入一体化平台“网格管理”阶段,打破了行政管理的区限,将借助超高清智能综合指挥调度平台,利用公安大数据可视化的技术和智能指挥调度的实战应用平台,将平台庞大的实时数据、智能数据通过可视化的形式呈现出来,将使指挥中心的可视化价值越来越大,也将进一步促进超高分显示实战平台的全面应用。
