LED显示屏常见的故障排除诊断

中国投影网投影资讯   2015-6-8 11:05:44  编辑:若思  [ ]

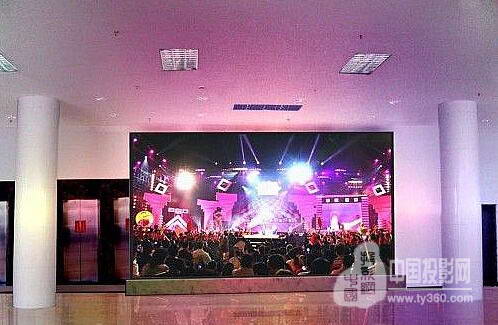

LED电子显示屏是一种通过控制半导体发光二极管的显示方式,是由几万--几十万个半导体发光二极管像素点均匀排列组成。它利用不同的材料可以制造不同色彩的LED像素点,以显示文字、图形、图像、动画、行情、视频、录像信号等各种信息的显示屏幕,被广泛应用于证券交易、金融信息显示,机场航班动态信息展示,港口车站旅游客引导信息显示,体育场馆,道路交通显示,调度指挥中心信息显示,邮政、电信、商场购物中心,广告媒体新产品展示等多类场所。

在实际应用中,LED显示屏难免遇到各种各种的故障,给行业用户的应用造成不便,影响使用效率。本文将为您汇总一些LED显示屏日常应用中的常见问题以及解决方法。

关于屏幕不亮的各种情况以及解决方法

随着LED电子显示屏的长时间使用,可能会出现一些故障,如果LED电子显示屏出现以下屏幕的亮度问题,可以对照进行排查:

Ⅰ.整屏不亮(黑屏)

1.检测电源是否通电。

2.检测通讯线是否接通,有无接错。(同步屏)

3.同步屏检测发送卡和接收卡通讯绿灯有无闪烁。

4.电脑显示器是否保护,或者显示屏显示领域是黑色或纯蓝。(同步屏)

Ⅱ.整块单元板不亮(黑屏)

1.连续几块板横方向不亮,检查正常单元板与异常单元板之间的排线连接是否接通;或者芯片245是否正常。

2.连续几块板纵方向不亮,检查此列电源供电是否正常。

Ⅲ.单元板上行不亮

1.查行脚与4953输出脚是否有通。

2.查138是否正常。

3.查4953是否发烫或者烧毁。

4.查4953是否有高电平。

5.查138与4953控制脚是否有通。

Ⅳ.单元板不亮

1.查595是否正常。

2.查上下模块对应通脚是否接通。

3.查595输出脚到模块脚是否有通。

Ⅴ.单元板缺色

1.查245 R.G数据是否有输出。

2.查正常的595输出脚与异常的595输入脚是否有通

除了屏幕不亮之外,以下是LED电子显示屏可能会出现的问题以及解决方案

01.加载不上可能是哪些原因造成的?

加载不上可能是由于以下几种原因造成的,请根据所列各项与您的操作进行对照:

A.确保控制系统硬件已正确上电.(+5V)

B.检查并确认用于连接控制器的串口线为直通线,而非交叉线.

C.检查并确认该串口连接线完好无损并且两端没有松动或脱落现象.

D.对照LED显示屏控制软件和自己选用的控制卡来选择正确的产品型号、正确的传输方式、正确的串口号、正确的波特率并对照软件内提供的拨码开关图正确地设置控制系统硬件上的地址位及波特率.

E.查看跳线帽是否松动或脱落;如果跳线帽没有松动现象,请确保跳线帽的方向正确. F.如经过以上检查并校正后仍然出现加载不上,请用万用表测量一下,是否所连接的电脑或控制系统硬件的串口被损坏.以确认是否应送还电脑厂家或将控制系统硬件送还检测.

02.通讯不上可能是什么原因造成的?

通讯不上与加载不上的原因大致相同,可能是由于以下几种原因造成的,请根据所列各项与您的操作进行对照:

A.确保控制系统硬件已正确上电.(+5V)

B.检查并确认用于连接控制器的串口线为直通线,而非交叉线.

C.检查并确认该串口连接线完好无损并且两端没有松动或脱落现象.

D.对照LED显示屏控制软件和自己选用的控制卡来选择正确的产品型号、正确的传输方式、正确的串口号、正确的波特率并对照软件内提供的拨码开关图正确地设置控制系统硬件上的地址位及波特率.

E.查看跳线帽是否松动或脱落;如果跳线帽没有松动现象,请确保跳线帽的方向正确. F.如经过以上检查并校正后仍然出现加载不上,请用万用表测量一下,是否所连接的电脑或控制系统硬件的串口被损坏.以确认是否应送还电脑厂家或将控制系统硬件送还检测.

03.为什么系统会提示“请连接LED显示屏控制器”字样?

很多客户朋友从公司网站上的“下载中心”里直接下载得到“LED显示屏控制系统”,安装后运行20分钟后即会出现“请连接LED显示屏控制器”字样的提示,这是由于系统在测试的时间内未检测到诣阔控制系统硬件的原故.

此时,请将您购得的LED显示屏控制系统硬件的一端与电脑相连,另一端与HUB分配板相连,HUB分配板的排线插座与LED显示屏的各个单元部份的接口相连接.

连接完毕后,即可进入到“设置”内的“设置屏参”设置相关参数,完成后关闭再重新打开软件,这时,软件上方会出现“连接成功”字样.此时,系统已检测到显示屏控制系统硬件,便可无时间限制地正常使用了.

04.为什么LED显示屏控制系统硬件在刚上电的时候会出现几秒钟的亮线或“花屏”?

将显示屏控制器与电脑及 HUB分配板和显示屏连接妥当后,需要给控制器提供+5V电源以使其正常工作(此时,切勿直接与220V电压相连接).上电瞬间,显示屏上会出现几秒钟的亮线或“花屏”, 该亮线或“花屏”均是正常测试的现象,提醒用户显示屏即将开始正常工作 .

2秒钟内,该现象自动消除,显示屏进入正常工作状态.

05. 自动或手动亮度调节是什么意思?

亮度调节是指在显示屏所能显示的最暗与最亮之间所做出的调整.而非感光调节.

自动亮度调节是根据不同的时间段所应出现的不同亮度而由诣阔LED显示屏控制系统自动调整至某一预定亮度.

手动亮度调节是指终端用户通过对诣阔LED显示屏控制系统的操作而使LED显示屏达到某一指定亮度.

06.为什么控制器一切都正常的时候显示屏上面却没有显示? 控制器设置及连接线连接妥善的情况下,有时候LED显示屏幕上也会出现没有显示的情况,一般是由以下原因之一造成的,请对照检查:

A.LED显示屏是否正常上电.

B.HUB分配板与显示屏的连线是否接反.

C.所编辑并发送的节目是否为空.

07.单元板出现整屏不亮、暗亮.

A.目测电源连接线、单元板之间的26P排线及电源模块指示灯是否正常.

B.用万用表测量单元板有无正常电压,再测量电源模块电压输出是否正常,如否,则判断为电源模块坏.

C.测量电源模块电压低,调节微调(电源模块靠近指示灯处的微调)使电压达到标准.

08. LED显示屏出现黑屏是什么原因造成的?

在控制系统运用的过程中,我们偶尔也会遇到LED显示屏出现黑屏的现象.同样的一种现象可能是由各种不同的原因导致的,就连显示屏变黑的过程也会因不同操作或因不同环境而异.比如它可能是一上电的瞬间就是黑的,也可能在加载过程中变黑,还可能是在发送完毕后变黑等等.遇到这种现象请注意可参照以下各个方面来判断“故障”:

A.请确保包括控制系统在内的所有硬件已全部正确上电.(+5V,勿接反、接错)

B.检查并再三确认用于连接控制器的串口线是否有松动或脱落现象.(如果在加载过程中变黑,很可能是因为该原因造成,即在通讯过程中由于通讯线松动而中断,故而屏黑.千万不要以为显示屏体没有动,线就不可能松动,请动手检查一下,这对您想要快速解决问题很重要.)

C.检查并确认连接LED显示屏及与主控制卡相连的HUB分配板的是否紧密连接、是否插
