摘要：重庆融豪集团于2015年4月8日在北京Infocomm展期间首次推出大规模DLP无缝拼接大屏幕系统，打破了禁锢DLP发展十几年的物理拼缝、光学拼缝的瓶颈问题，实现DLP拼接大屏幕的革命性创新。

目前，在高端室内大规模显示系统领域中，虽有LCD拼接、LED小间距的冲击，DLP拼接仍然是这个领域的主要领导者；经过十几年的发展和各大厂家的努力，DLP拼缝已越来越小，屏与屏之间的物理拼缝已可控制到0.2mm左右，光学拼缝亦可控制在0.3mm左右，但却无法实现真正的物理无缝和光学无缝。

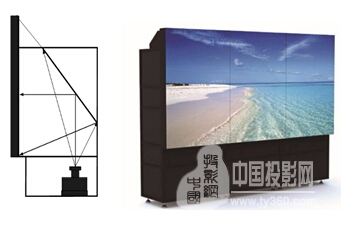

究其原因，主要是由DLP显示单元的结构与图像拼接控制系统所制约，在传统的DLP显示单元结构中，一个单元里包含了一个投影光机和一小块屏幕，如下图所示；假如一套4行10列的大屏幕拼接系统，它的表面则由40块小屏幕拼接而成，单元屏幕与单元屏幕间永远无法实现物理无缝，而光机的投影也无法达到光学无缝，造成画面内容的丢失。

经过如上分析，要实现大屏幕真正物理无缝、光学无缝，融豪集团认为需要实现如下4个N（Necessity）

第一个N，物理无缝；要解决大屏幕系统真正物理无缝，一套大屏幕拼接系统中，只有采用一整块的完整大屏幕显示才能避免这个问题，即一套大屏幕系统中所有的投影光机对应投影在同一块超大屏幕上，要实现这个N，需要解决大屏幕尺寸的问题，目前市场上使用的DLP屏幕主要是复合玻璃幕或树脂幕，为防止树脂层的热胀冷缩，普遍在屏幕的两面采用玻璃固定，但这样一来，不但不易于运输且不易安装，在大规模拼接系统中，也无法生产此大屏幕的屏幕，因为市场上无此规模的生产线。如采用普通的边缘融合的软幕，在背投时视角、清晰度无法达到理想效果。
融豪集团投入巨资在重庆两江新区建设了目前全球最宽幅（高度4.5m以上，长度无限，可根据用户需求定制任意尺寸）的半硬投影屏幕生产线，在国际上首次将具有最高高度和最长长度全无缝整体投影屏幕呈现给全球用户。

第二个N，高分辨率，即将多个显示单元拼接成一个高分辨率单一逻辑显示屏，实现光机分辨率的叠加。要达到这个目的，显示单元必须采用箱体结构设计：采用坚固的框架式结构，从而支持多层多列的叠加组合拼接；而箱体结构，在整个系统中，既具有良好的扩展性和维护性，在需要增添投影单元数量时，只需将投影单元进行叠加组合，同时又可节省空间。
融豪集团创新性的箱体设计结合融合控制技术，可根据用户现场需求，任意规划屏幕尺寸，相比传统DLP拼接箱体具有更大的灵活性和场地适应性。

第三个N：光学无缝；传统的投影控制技术中，如果想在整个大屏幕中完整显示一个画面，需要通过图像控制系统，将画面分割，再分别传给各个投影单元显示，由于投影技术的限制，在相邻两个单元边缘，不可避免的出现光学拼缝，即画面出现部分丢失。要解决此光学拼缝的问题，必须采用分布式的控制系统进行融合拼接，通过精确的融合数据计算，在相邻两个显示单元边缘间显示部分相同内容，再经过融合处理，将此相同像素内容重合，实现真正的光学无缝。而传统的集中式图像控制器局限于总线带宽限制，根本无法承载大规模拼接系统的巨量数据实时运算，只是采用分布式控制系统，将各个显示单元需要计算的数据分配到各个处理节点中，实现图像的同步。
融豪集团创新性的将分布式控制系统与图像融合技术结合，以精确到一个像素点的融合带精密调整控制技术，实现了分布式控制与图像融合的完美统一。

第四个N：如果要实现大屏幕的高亮度和安全性，必须采用激光光源，激光光源既具有超高亮度，亮度可高达4000ANSI以上，同时又是一款绿色光源，不含传统汞灯中所采用的危险物质，具有超长寿命，可在显示墙寿命期内节省大量运行成本。

融豪集团此次隆重在Infocomm展会推出的DLP 大屏幕融合拼接系统，采用独创的超大无缝屏幕，模块化的箱体结构、分布式网络控制器及最新的激光光源技术，完美的解决大屏幕无缝拼接系统的4个N，此次infocomm展会中，融豪公司演示了一套3x6拼接规模的大屏幕融合拼接系统，完美展现了极具划时代意义的新产品，引领行业发展潮流。
